Ban công cũng có thể tạo ra điện: Hệ thống lắp đặt PV ban công thắp sáng mọi bức tường trong thành phố

Những khả năng mới cho ban công đô thị

Trong rừng thép và bê tông của các thành phố hiện đại, ban công thường được coi là một trong số ít “lỗ thở”. Ở những thành phố có nhà cao tầng và nguồn tài nguyên đất đai eo hẹp, người dân mong muốn có nhiều không gian xanh và tự nhiên hơn. Nhưng đồng thời, mức tiêu thụ năng lượng và áp lực môi trường cũng đang ngày càng gia tăng ở các thành phố. Làm thế nào để tìm kiếm bước đột phá về năng lượng sạch trong một không gian hạn chế đang trở thành một vấn đề quan trọng đối với sự phát triển bền vững của đô thị.

Trong những năm gần đây, với sự chuyển đổi năng lượng toàn cầu và đề xuất về mục tiêu "đỉnh carbon và trung hòa carbon", sản xuất điện quang điện, với tư cách là một trong những dạng năng lượng sạch hứa hẹn nhất, đang dần thâm nhập từ các nhà máy quang điện ở xa và những mái nhà nông thôn rộng lớn đến các khu vực sinh hoạt cốt lõi của các thành phố. Ban công, với tư cách là không gian bên ngoài của hầu hết mọi hộ gia đình, đang bắt đầu được xem xét lại - nó không còn chỉ là góc phơi quần áo và trồng cây xanh mà nhiều khả năng sẽ trở thành một "trạm điện vi mô" nhỏ gọn, linh hoạt và hiệu quả.

Tại sao ban công đô thị trở thành mặt trận mới cho quang điện? Một mặt, hệ thống quang điện trên mái nhà truyền thống phải đối mặt với nhiều hạn chế trong các tòa nhà dân cư cao tầng ở thành phố, khiến hầu hết cư dân thành thị khó được hưởng những lợi ích của quang điện. Là không gian mà mỗi hộ gia đình có thể kiểm soát độc lập, ban công có khả năng tiếp cận tốt và linh hoạt, đồng thời có khả năng “tự chủ về năng lượng” một cách tự nhiên. Mặt khác, không gian mặt tiền ban công đô thị đã bị bỏ quên từ lâu. Trên thực tế, chúng nhận được rất nhiều ánh sáng mặt trời. Nếu sử dụng hợp lý thì chúng có tiềm năng rất lớn.

Chính trong bối cảnh này, một giải pháp quang điện mới, Hệ thống lắp đặt PV ban công , ra đời. Loại hệ thống này dựa trên vật liệu nhẹ và độ bền cao. Thông qua kết nối ổn định với lan can và tường bảo vệ ban công, các bộ phận quang điện có thể được lắp đặt ổn định trên ban công hoặc thậm chí trên mặt tiền. Quan trọng hơn, loại hệ thống này áp dụng thiết kế mô-đun và giá đỡ góc có thể điều chỉnh, không chỉ thích ứng với nhiều loại cấu trúc tòa nhà mà còn tự động tối ưu hóa góc phát điện theo điều kiện ánh nắng, cải thiện đáng kể hiệu quả sử dụng năng lượng ánh sáng của không gian ban công.

Điều đáng chú ý hơn là sự xuất hiện của hệ thống quang điện ban công không chỉ là một sự đổi mới về công nghệ mà nó còn đang âm thầm thay đổi mối quan hệ giữa cư dân đô thị và năng lượng. Trước đây, các gia đình thành thị chỉ là người tiêu dùng năng lượng. Giờ đây, chúng có thể trở thành những “máy phát điện siêu nhỏ” thông qua hệ thống quang điện ban công và tham gia vào mạng lưới năng lượng phân tán. Sự thay đổi vai trò này không chỉ giúp giảm chi phí điện mà còn nâng cao nhận thức và sự tham gia của cá nhân trong việc tự chủ năng lượng.

Gắn PV ban công là gì?

Theo ấn tượng truyền thống, hệ thống quang điện hầu hết được lắp đặt trên mái nhà nông thôn, trên nóc các nhà máy lớn trong khu công nghiệp hoặc trên không gian rộng mở trong các nhà máy điện mặt trời. Những cảnh này thường có không gian mở và điều kiện ánh sáng tốt, thích hợp cho việc lắp đặt mô-đun quang điện quy mô lớn. Tuy nhiên, với sự phát triển của công nghệ và nhu cầu năng lượng đô thị ngày càng tăng, một hình thức mới nổi gần gũi hơn với cuộc sống của cư dân đô thị - **Hệ thống PV ban công** đang âm thầm bước vào tầm nhìn của chúng tôi.

Hệ thống quang điện ban công là gì?

Lắp PV ban công, đúng như tên gọi, là một hệ thống năng lượng phân tán giúp thu nhỏ và mô đun hóa hệ thống phát điện quang điện và lắp đặt nó trên ban công hoặc tường mặt tiền của cư dân. Nó bao gồm các mô-đun pin mặt trời, giá đỡ nhẹ, bộ biến tần, dây cáp và thiết bị bảo vệ an toàn, đồng thời một số hệ thống còn tích hợp pin lưu trữ năng lượng. Hệ thống hấp thụ ánh sáng mặt trời, chuyển đổi thành dòng điện một chiều, sau đó chuyển đổi thành nguồn điện xoay chiều để gia đình có thể sử dụng thông qua bộ biến tần, cung cấp cho cư dân các nhu cầu điện hàng ngày như chiếu sáng, thiết bị gia dụng và sạc điện.

Tính năng cốt lõi nhất là nó nhỏ và tinh tế, linh hoạt và dễ sử dụng. Không giống như thiết bị phát điện quang điện quy mô lớn truyền thống, hệ thống quang điện ban công dựa trên khái niệm "mỗi hộ gia đình là một đơn vị" và "mỗi bức tường có thể được sử dụng", giải quyết cụ thể vấn đề cư dân đô thị không thể lắp đặt quang điện trên quy mô lớn, để các gia đình thành thị cũng có thể xây dựng "trạm điện mini" một cách độc lập.

Sự khác biệt so với hệ thống quang điện trên mái nhà truyền thống

Mặc dù việc lắp đặt PV trên ban công và quang điện trên mái nhà về cơ bản đều là sản xuất điện quang điện mặt trời, nhưng có sự khác biệt rõ ràng giữa hai loại này trong các ứng dụng thực tế, chủ yếu được phản ánh ở các khía cạnh sau:

1.Không gian lắp đặt và điều chỉnh cảnh

Quang điện trên mái nhà: chủ yếu dành cho biệt thự, nhà ở nông thôn hoặc các tòa nhà thương mại thấp tầng, với không gian mái diện tích rộng mở, không bị cản trở. Điều kiện ánh sáng tuyệt vời, thích hợp để lắp đặt nhiều bộ phận, theo đuổi mục tiêu phát điện tối đa.

Lắp PV ban công: đối diện với cư dân khu dân cư cao tầng trong thành phố, không gian ban công hạn chế, kết cấu đa dạng, không phù hợp để lắp đặt các tấm quang điện diện tích lớn. Do đó, quang điện ban công chú ý hơn đến việc sử dụng không gian một cách hợp lý, chẳng hạn như lắp đặt trên lan can, tường bên ngoài hoặc giá đỡ cửa sổ, thậm chí có thể lắp đặt thẳng đứng trên tường bên.

2.Người dùng và phương pháp ra quyết định

Quang điện trên mái nhà: thường liên quan đến quyền sở hữu mái nhà của toàn bộ tòa nhà và cần có sự phối hợp của ủy ban chủ sở hữu hoặc đơn vị tài sản để triển khai thống nhất. Quá trình này tương đối phức tạp, liên quan đến việc ra quyết định tập thể, phê duyệt ngân sách và các vấn đề khác.

Gắn PV ban công: lắp đặt trên ban công riêng, chủ sở hữu có thể đưa ra quyết định độc lập mà không cần phối hợp phức tạp. Nó đặc biệt thân thiện với người dùng cá nhân sống trong căn hộ và nhà cho thuê, đồng thời có tính linh hoạt và thuận tiện trong khuyến mãi cực kỳ cao.

3. Độ khó lắp đặt và phương pháp thi công

Quang điện trên mái nhà: yêu cầu đội thi công chuyên nghiệp tiến hành khảo sát kết cấu, khoan mái, đi dây hệ thống, cố định khung,… Thời gian thi công kéo dài và có ảnh hưởng nhất định đến kết cấu ngôi nhà.

Lắp PV ban công: Hệ thống giá đỡ sử dụng thiết kế không đục lỗ hoặc cấu trúc gắn vào có thể điều chỉnh được, được cố định vào lan can hoặc tường bảo vệ ban công bằng bu lông, kẹp, v.v. Cấu trúc đơn giản và thậm chí một số sản phẩm còn hỗ trợ "lắp đặt DIY". Chỉ mất nửa ngày để hoàn thành, thích hợp cho người dùng mới và cá nhân triển khai nhanh chóng.

4. Tính thẩm mỹ và tích hợp kiến trúc

Quang điện trên mái nhà: Vì được lắp đặt trên mái nhà nên không dễ tìm thấy và thường không ảnh hưởng đến diện mạo của tòa nhà. Nhưng việc thực hiện ở cộng đồng đô thị lại khó khăn.

Lắp PV ban công: Do vị trí gần với không gian sống nên hệ thống phải tính đến cả vẻ đẹp thị giác lẫn sự tích hợp phong cách kiến ​​trúc. Việc lắp đặt PV ban công mới hiện nay thường sử dụng các thành phần siêu mỏng và giải pháp đi dây ẩn để đạt được các chức năng quang điện mà không ảnh hưởng đến độ trong suốt và tính thẩm mỹ của ban công.

5. Mục tiêu phát điện và kịch bản ứng dụng

Quang điện trên mái nhà: Thường theo đuổi **công suất cao và phát điện tối đa**, hòa lưới để bán điện hoặc hợp tác với hệ thống lưu trữ năng lượng, phù hợp với hệ thống điện khí hóa hoàn toàn và tự cung cấp năng lượng cho gia đình.

Lắp PV trên ban công: Theo đuổi **khởi động ngưỡng thấp** và "sử dụng để thúc đẩy sản xuất", cung cấp cho các gia đình nguồn điện bổ sung hàng ngày (như chiếu sáng, nồi cơm điện, sạc điện thoại di động, bộ định tuyến, v.v.) và cũng có thể kết nối với lưới điện để phát điện, nhưng thiên về "mục tiêu nhỏ" là bổ sung năng lượng phân tán, bảo tồn năng lượng và giảm lượng carbon.

Lắp PV ban công: Một bước tiến tới dân chủ hóa năng lượng đô thị

Sự xuất hiện của việc lắp đặt PV trên ban công không chỉ là một sự đổi mới ở cấp độ sản phẩm mà còn thể hiện sự “dân chủ hóa” các phương pháp thu năng lượng. Nó hạ thấp ngưỡng tham gia và cho phép các gia đình bình thường được hưởng lợi từ năng lượng sạch. Giải pháp năng lượng "phân phối, cá nhân hóa, dựa trên kịch bản" này đang âm thầm phá vỡ cấu trúc cung cầu năng lượng truyền thống.

Khi công nghệ tiếp tục phát triển, hiệu suất thành phần, trí thông minh của biến tần và hiệu suất an toàn của việc lắp đặt PV ban công đang được cải thiện nhanh chóng. Từ "một ban công và hai tấm pin" đơn giản đến hệ thống sản phẩm thế hệ mới với khả năng vận hành và bảo trì thông minh, giám sát từ xa và lưu trữ năng lượng, việc lắp đặt PV ở ban công đang hướng tới một tương lai thông minh hơn, an toàn hơn và toàn diện hơn.

Thiết kế cốt lõi của hệ thống khung mới

Để biến ban công đô thị thực sự trở thành một "biên giới" của năng lượng sạch, không chỉ cần các mô-đun quang điện hiệu quả mà còn phải dựa vào nền tảng lắp đặt linh hoạt, ổn định, nhẹ và an toàn - đây là giá trị của việc lắp đặt PV ban công. Không giống như các khung quang điện truyền thống chủ yếu dành cho các kết cấu nhịp lớn và chịu tải lớn trên mái nhà và mặt đất, việc lắp đặt PV ban công phải đối mặt với môi trường ban công đô thị hẹp, phức tạp và có thể thay đổi, do đó có sự khác biệt cơ bản trong ý tưởng thiết kế và triển khai kỹ thuật.

Cấu trúc mô-đun: nối linh hoạt để thích ứng với nhiều ban công khác nhau

Thiết kế mô-đun là một khái niệm quan trọng để nâng cao hiệu quả lắp đặt và khả năng thích ứng trong kỹ thuật hiện đại. Cấu trúc mô-đun được áp dụng cho việc lắp đặt PV ban công có nghĩa là toàn bộ hệ thống có thể được lắp ráp, mở rộng hoặc thu nhỏ tùy theo kích thước, hình dạng và yêu cầu lắp đặt của các ban công khác nhau như "khối xây dựng".

Điều này không chỉ mang lại tính linh hoạt tùy biến cực cao mà còn giúp cho việc sản xuất các sản phẩm được tiêu chuẩn hóa trở nên khả thi, giúp giảm đáng kể chi phí sản xuất và vận chuyển. Đồng thời, các thành phần mô-đun thường được trang bị các giao diện cài sẵn và các đầu nối cài đặt nhanh. Ngay cả những người không chuyên cũng có thể hoàn thành việc lắp ráp và gỡ lỗi trong thời gian ngắn bằng các công cụ đơn giản, giúp đơn giản hóa đáng kể quá trình cài đặt.

Ngoài ra, ưu điểm của tính mô đun nằm ở khả năng tái sử dụng và tính di động có thể tháo rời. Đối với người thuê nhà hoặc cư dân ngắn hạn, PV ban công không còn là “khoản đầu tư cố định” mà là tập hợp tài sản xanh có thể mang đi và tái sử dụng. Sau khi di chuyển chỉ cần lắp ráp lại theo kết cấu của ban công mới là có thể đưa vào sử dụng trở lại.

Vật liệu nhẹ: cân bằng giữa độ bền cao và an toàn đô thị

Vì không gian ban công gần với môi trường sống và khả năng chịu tải của kết cấu còn hạn chế nên việc lắp đặt PV ban công phải vừa nhẹ vừa chắc chắn, không làm tăng gánh nặng cho ban công mà vẫn đảm bảo an toàn. Vì lý do này, các sản phẩm chủ đạo hiện nay chủ yếu sử dụng hợp kim nhôm cường độ cao hoặc thép mạ kẽm nhúng nóng chống gỉ làm vật liệu chính.

Ưu điểm của khung hợp kim nhôm bao gồm:

*Trọng lượng nhẹ: Mật độ chỉ bằng 1/3 so với thép, giúp giảm đáng kể tải trọng cho ban công;

* Khả năng chống ăn mòn mạnh: Thích hợp với môi trường bên ngoài ẩm ướt và mưa nhiều;

* Cường độ có thể kiểm soát: Tăng cường cường độ kết cấu thông qua thiết kế biên dạng để đảm bảo độ ổn định lâu dài;

* Ngoại hình đẹp: Bề mặt mịn màng sau khi xử lý anodizing, phù hợp hơn với phong cách ban công hiện đại.

Ưu điểm của khung thép chống gỉ là:

* Độ ổn định kết cấu cực cao: thích hợp chịu tải trọng gió nhà cao tầng;

* Tuổi thọ dài: lớp mạ kẽm có thể ngăn ngừa rỉ sét và oxy hóa hiệu quả;

* Chi phí có thể kiểm soát: phù hợp với người dùng có yêu cầu kinh tế cao.

Hai loại vật liệu có thể được lựa chọn linh hoạt theo nhu cầu sử dụng, môi trường khí hậu và ngân sách. Một số hệ thống cao cấp thậm chí còn sử dụng vật liệu composite sợi carbon để nâng cao hơn nữa độ bền và tính thẩm mỹ, đồng thời thúc đẩy việc lắp đặt PV ở ban công trở nên nhẹ hơn, chắc chắn hơn và thân thiện với môi trường hơn.

Thích ứng nhiều kịch bản: thích ứng với nhiều môi trường ban công và tường khác nhau

Các hình thức ban công của các tòa nhà dân cư đô thị rất khác nhau. Chúng có thể là loại nửa kín, có vỏ bằng kính, hoặc có lan can đúc hẫng hoặc bệ chìm. Do đó, một trong những thách thức cốt lõi của việc lắp đặt PV trên ban công là đạt được khả năng thích ứng cao với các tình huống đa dạng.

Để đáp ứng các yêu cầu lắp đặt phức tạp này, hệ thống giá đỡ ban công tiên tiến thường có các đặc điểm thiết kế sau:

1. Nhiều phương pháp sửa chữa là tùy chọn

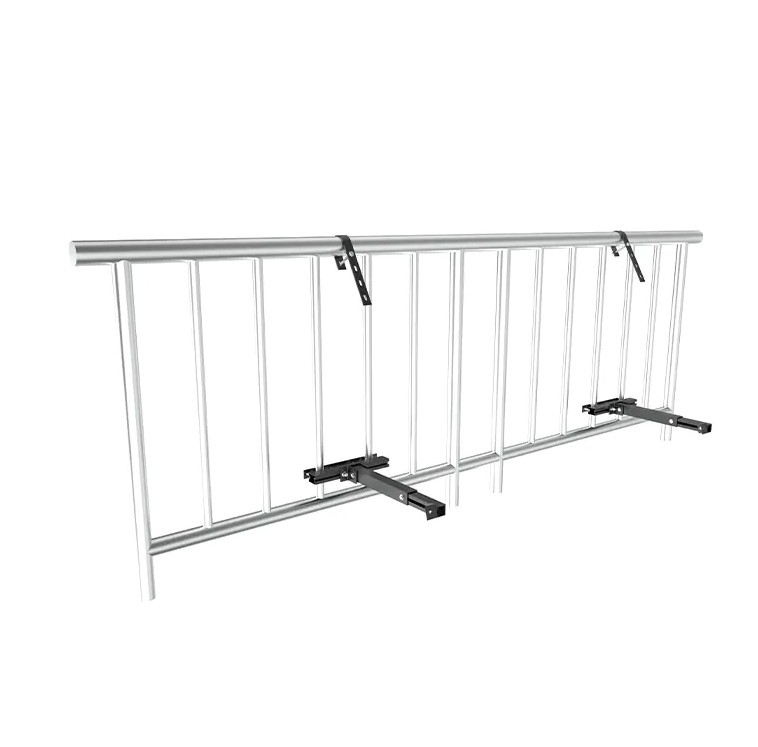

Nó có thể được kết nối an toàn với các kết cấu như lan can ban công, tường, sàn và mép bồn hoa thông qua bu lông, kẹp, kẹp hình chữ U, chân điều chỉnh, v.v. Một số hệ thống hỗ trợ thiết kế không đục lỗ, đặc biệt phù hợp với các tình huống không được phép thay đổi cấu trúc tòa nhà, chẳng hạn như nhà ở cho thuê hoặc nhà ở thương mại cao cấp.

2. Thích ứng với các góc độ và hướng khác nhau

Giá đỡ có thể điều chỉnh góc nghiêng và hướng quay để phù hợp với các ban công có hướng khác nhau về hướng Đông Nam, Tây Bắc và Đông Bắc nhằm cải thiện việc tận dụng ánh sáng. Một số hệ thống được tích hợp sẵn các khớp nối tinh chỉnh hoặc cấu trúc khóa bánh răng và người dùng có thể tinh chỉnh góc của các bộ phận theo ánh nắng mặt trời theo mùa để tối ưu hóa hơn nữa hiệu suất phát điện.

3. Tương thích với cài đặt dọc và xiên

Nó không chỉ có thể được lắp đặt theo chiều ngang trên lan can ban công mà còn hỗ trợ nhiều phương pháp lắp đặt như gắn tường thẳng đứng và treo cửa sổ xiên, thậm chí có thể chuyển đổi thành "trạm điện vi mô bên ngoài" để kích hoạt hoàn toàn không gian ban công và mặt tiền.

4.Được thiết kế đồng thời với các mô-đun quang điện siêu mỏng

Nhiều giá treo PV ban công trên thị trường hiện được thiết kế cho các mô-đun siêu mỏng và nhẹ, thậm chí còn mỏng hơn cửa sổ kính thông thường và trọng lượng nhẹ hơn, đảm bảo không có cảm giác ngột ngạt trên ban công. Đồng thời, các mô-đun này có khả năng truyền ánh sáng mạnh hơn và phù hợp hơn để duy trì nhu cầu chiếu sáng và thông gió ban công.

Mọi bức tường đều có thể tạo ra điện: các kịch bản lắp đặt linh hoạt

Khi nói đến việc sản xuất điện quang điện, phản ứng đầu tiên thường là “mái nhà” – những tấm pin mặt trời được sắp xếp gọn gàng tỏa sáng dưới ánh mặt trời. Tuy nhiên, ở những thành phố mà mỗi tấc đất đều có giá trị thì “mái nhà phát điện” truyền thống không phải dễ dàng có được. Các tòa nhà dân cư cao tầng, cộng đồng dân cư đông đúc và các tòa nhà có quyền tài sản phức tạp thường tạo ra mái nhà quang điện đáng sợ.

Sự gia tăng của PV ban công đang phá vỡ giới hạn không gian này. Thông qua hệ thống giá đỡ mới và các bộ phận siêu nhẹ, hầu hết mọi bức tường, mọi ban công và thậm chí cả không gian cạnh bên ngoài cửa sổ đều có thể trở thành "địa điểm mới" để phát điện. Đây là sự đổi mới mang tính giải cấu trúc của hệ thống năng lượng đô thị - biến không gian theo chiều dọc từ “bị bỏ qua” sang “được kích hoạt”.

Việc sản xuất điện có thể đạt được theo nhiều hướng khác nhau: Đừng để ánh nắng lãng phí một bức tường

Các hệ thống quang điện truyền thống thường chỉ được triển khai ở hướng nam để đạt được hiệu quả sử dụng ánh sáng mặt trời tối đa. Nhưng đối với PV ban công, nó không chỉ là tối đa hóa khả năng phát điện mà còn tối đa hóa không gian sẵn có và tính linh hoạt. Hệ thống giá đỡ mới và thiết kế thành phần cho phép ngay cả các bức tường hướng về phía bắc, đông và tây cũng có giá trị phát điện nhất định.

Điều này là do ba yếu tố kỹ thuật:

1. Thiết kế góc điều chỉnh

Hệ thống giá đỡ hiện đại hỗ trợ việc xoay và nghiêng các mô-đun quang điện trong một phạm vi góc nhất định, chẳng hạn như điều chỉnh từ tường thẳng đứng sang góc nghiêng 30 độ, để tiếp nhận ánh sáng xiên tốt hơn và bù đắp nhược điểm về ánh sáng của ban công không hướng về phía Nam.

2. Các mô-đun PERC đơn tinh thể hoặc loại N hiệu suất cao

Thế hệ mô-đun quang điện hiệu suất cao mới vẫn có thể duy trì tốc độ chuyển đổi cao trong môi trường ánh sáng yếu và ánh sáng tán xạ. Ngay cả khi mặt trời lệch về hướng Đông vào buổi sáng và lệch về hướng Tây vào buổi chiều, lượng điện năng đáng kể vẫn có thể được tích lũy trong suốt cả ngày.

3. Hệ thống biến tần thông minh và biến tần vi mô

Biến tần thông minh có thể tự động điều chỉnh công suất đầu ra theo điều kiện ánh sáng của từng linh kiện. Ngay cả khi chỉ một tấm quang điện duy nhất được chiếu sáng, khả năng phát điện của nó sẽ không bị các thành phần khác “kéo xuống”. Đây chính là ý nghĩa của hệ thống “micro-inverter”. Nó làm cho kế hoạch phát điện một phần ở bức tường phía Đông và một phần ở bức tường phía Tây cũng có những lợi ích thiết thực.

Ban công - từ góc thư giãn thành “trạm điện siêu nhỏ”

Ban công là một trong số ít không gian trong nhà ở đô thị có thể tiếp xúc trực tiếp với thế giới bên ngoài. Trước đây là nơi phơi quần áo, uống trà, trồng hoa nhưng hiện nay, ban công đang trở thành “tiền đồn chiến lược” thích hợp nhất để triển khai quang điện.

Trang web cài đặt đa cấp:

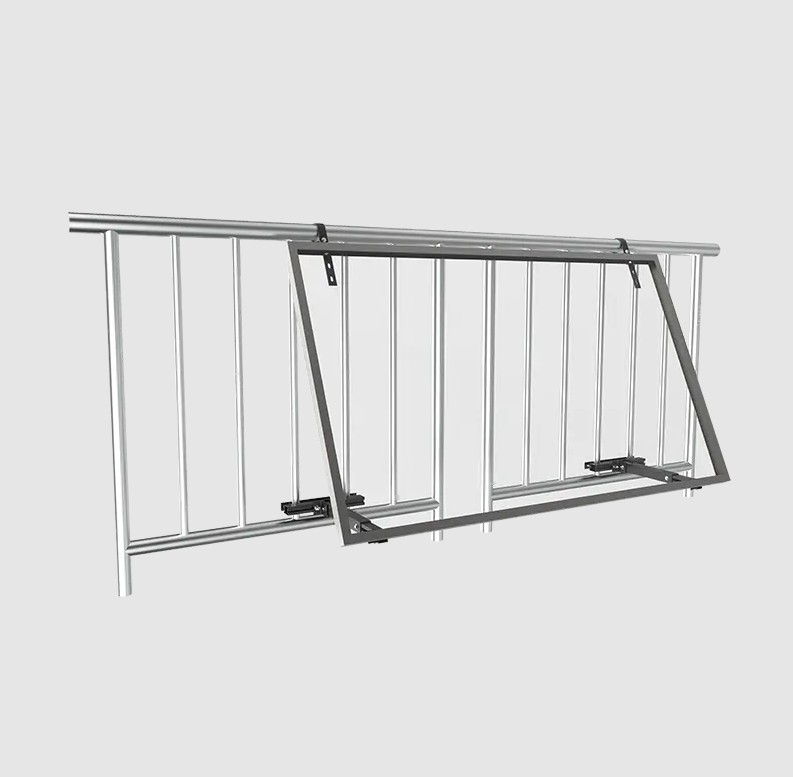

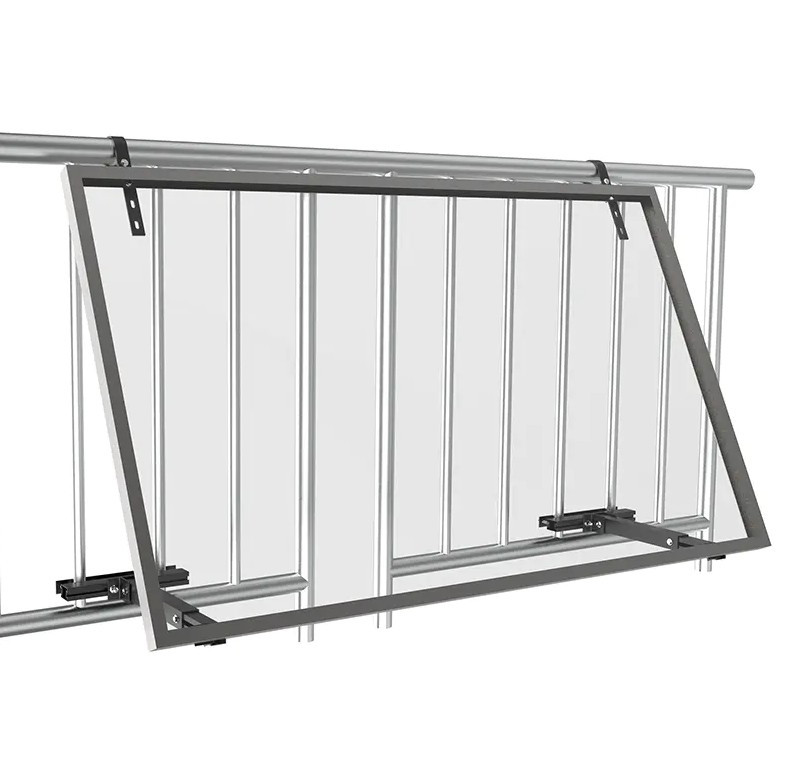

*lan can ban công: có thể treo khung ngang để lắp 1-2 module mà không ảnh hưởng đến tầm nhìn;

* Mép trên của ban công: sử dụng giá đỡ hình chữ L hoặc nghiêng để mở các module ra ngoài theo một góc nhất định;

* Tường bên ban công: đặc biệt thích hợp cho việc sắp xếp theo chiều dọc các mô-đun nhẹ để tạo thành "tường rèm quang điện";

* Vị trí bồn hoa hoặc điều hòa: chuyển đổi thành bệ lắp đặt chân để tận dụng điểm mù của không gian;

Đặc biệt ở ban công hướng Nam, các mô-đun không chỉ có thể tạo ra điện mà còn đóng vai trò che nắng, cách nhiệt, tăng cường sự riêng tư cho ban công, một mũi tên giết chết hai con chim, thực sự biến ban công từ một "sân ngắm" thành một "sàn chức năng".

Cạnh ngoài cửa sổ: không gian nhỏ cũng có công dụng tuyệt vời

Nhiều cư dân có thể không có ban công mà chỉ có cửa sổ. Nhưng điều này không có nghĩa là họ không thể tham gia vào xu hướng PV ban công. Một loại thiết bị treo nhỏ được thiết kế cho "không gian cạnh bên ngoài cửa sổ" đã xuất hiện trong hệ thống giá đỡ thế hệ mới. Các tính năng chính bao gồm:

* Không cần đục lỗ, không làm hỏng kết cấu, cố định vào mép cửa sổ hoặc mép dưới thông qua móc có thể điều chỉnh;

* Thiết kế linh kiện siêu mỏng, độ dày chỉ bằng một nửa so với linh kiện truyền thống, đảm bảo an toàn;

* Thiết kế có thể gập lại hoặc cất giữ, phù hợp cho người thuê sử dụng tạm thời hoặc triển khai linh hoạt;

Thiết bị này phù hợp với người dùng như ký túc xá sinh viên, cộng đồng cũ và nhà cho thuê ngắn hạn. Dù chỉ có chỗ lắp đặt 0,5m2 cũng có thể “lắp một lá quang điện”.

Quang điện mặt tiền bên ngoài: Lớp vỏ của tòa nhà cũng có thể tạo ra điện

Với sự phát triển của khái niệm xây dựng tích hợp quang điện, ngày càng nhiều tòa nhà đô thị bắt đầu khám phá những cách trực tiếp biến bức tường bên ngoài thành nền tảng sản xuất năng lượng. Trong lĩnh vực quang điện ban công, ý tưởng này đang được quảng bá cho mục đích dân sự ở quy mô nhỏ và chi phí thấp.

Điểm nổi bật trong thiết kế của sự kết hợp giữa khung và tường ngoài:

* Giá đỡ dọc: Gắn mô-đun quang điện vào tường bên ngoài như một bức tranh, có thể tạo ra điện và mang tính trang trí;

* Giá đỡ tích hợp tường rèm: Thiết kế tích hợp với tường ngoài bằng kính hoặc kim loại để đạt được khả năng phát điện vô hình;

* Kết hợp mô-đun kính đôi: Nó có đặc tính trong mờ, không chặn ánh sáng và có hiệu ứng đẹp mắt;

Việc thúc đẩy loại hệ thống này không chỉ cải thiện chức năng của tòa nhà mà còn nâng cao “hình ảnh xanh” của các tòa nhà đô thị. Có thể thấy trước rằng trong tương lai, mặt tiền của các chung cư cao tầng, tòa nhà văn phòng và khu dân cư cũ có thể trở thành một phần của phương tiện phát điện.

Gia tăng giá trị của các kịch bản ứng dụng linh hoạt

Mọi bức tường đều có thể tạo ra điện, đồng nghĩa với việc chúng ta đang chuyển từ “năng lượng tập trung” sang kỷ nguyên “năng lượng phân tán”. PV ban công là cầu nối của quá trình chuyển đổi này:

* Đối với hộ gia đình cá nhân: điều đó có nghĩa là hóa đơn tiền điện thấp hơn và tính độc lập cao hơn;

* Đối với các khu dân cư cũ: nâng cấp lên cộng đồng xanh mà không cần cải tạo mái nhà;

* Đối với quản lý năng lượng đô thị tổng thể: điều đó có nghĩa là cải thiện dần dần mạng lưới cung cấp điện phân tán có thể điều khiển được, giúp giảm tải lưới điện và cải thiện khả năng điều tiết các thung lũng cao điểm;

Đây không chỉ là việc tái thiết cơ cấu năng lượng mà còn là sự đổi mới trong lối sống của người dân.

Bí quyết nâng cao hiệu suất phát điện: thiết kế có thể điều chỉnh góc

Chúng ta đều biết rằng góc ánh sáng mặt trời quyết định trực tiếp đến hiệu suất phát điện của các mô-đun quang điện. Nếu muốn “tắm nắng” nhiều điện hơn, bạn phải làm các tấm pin mặt trời vuông góc với hướng ánh sáng mặt trời nhất có thể. Đối với hệ thống quang điện trên mái nhà truyền thống, điều này thường đạt được bằng cách cài đặt góc một lần trong quá trình lắp đặt, nhưng trong không gian vi mô như ban công, góc cố định không phải lúc nào cũng là lựa chọn tốt nhất.

Do đó, thiết kế có thể điều chỉnh góc đã trở thành một cải tiến quan trọng trong hệ thống lắp đặt PV ban công . Nó không chỉ cho phép người dùng điều chỉnh góc nghiêng của mô-đun theo mùa hoặc hướng mà còn có thể thu được ánh sáng mặt trời ở mức tối đa trong môi trường phức tạp của các tòa nhà đô thị một cách linh hoạt nhất, từ đó cải thiện đáng kể hiệu suất phát điện.

Tại sao góc lại quan trọng như vậy?

Mặt trời thay đổi “độ cao” trong suốt cả năm và di chuyển suốt cả ngày. Góc nắng vừa phải vào mùa xuân và mùa thu, cao vào mùa hè và thấp vào mùa đông. Trong hệ thống quang điện góc cố định, nếu góc nghiêng lệch quá nhiều so với góc bức xạ mặt trời sẽ dẫn đến giảm ánh sáng hiệu dụng và giảm hiệu suất phát điện.

Dữ liệu cho thấy, cứ mỗi 10 độ lệch so với góc tối ưu, hiệu suất phát điện giảm trung bình khoảng 3%\~5%; nếu góc tối ưu có thể được duy trì trong suốt cả năm, tổng sản lượng điện có thể tăng thêm **10%\~25%**, đây là một mức tăng rất đáng kể đối với hệ thống ban công vi mô.

Cấu tạo và nguyên lý của giá đỡ điều chỉnh góc

Giá đỡ có thể điều chỉnh góc sử dụng cấu trúc cơ học cụ thể để cho phép bộ phận xoay hoặc nghiêng linh hoạt trong một phạm vi nhất định.

Các thiết kế phổ biến bao gồm:

1. Giá đỡ có khóa

Góc nghiêng có thể được tinh chỉnh theo đơn vị 10° bằng cách điều chỉnh điểm tựa bằng thang đo kiểu bánh răng. Sau khi điều chỉnh, kết cấu ổn định và có khả năng chống gió tốt.

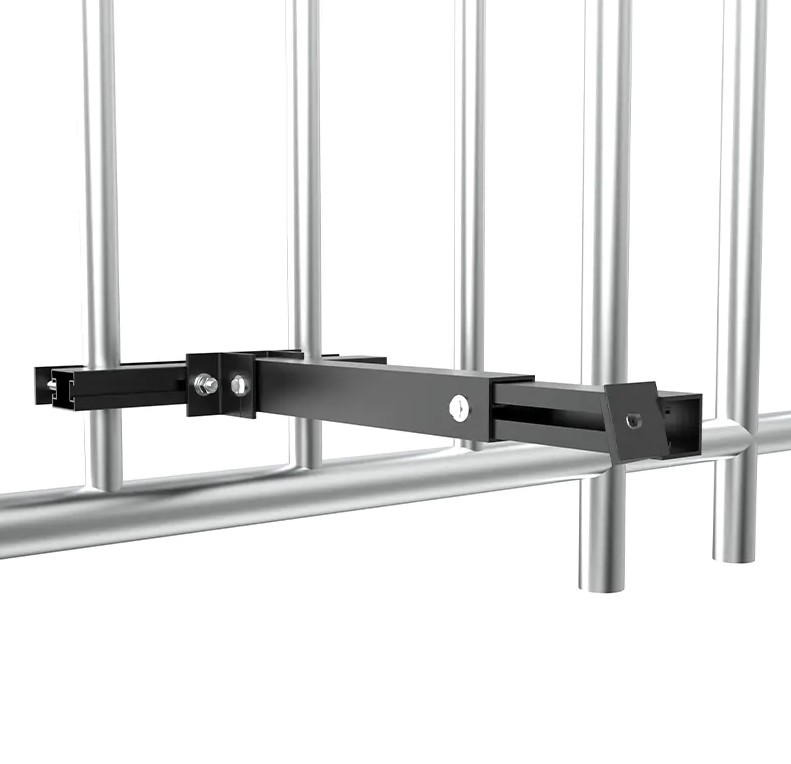

2. Giá đỡ pin nhiều lỗ

Giá đỡ có nhiều lỗ, người dùng có thể lắp ghim để cố định ở góc tương ứng nếu cần. Ưu điểm là đơn giản và chi phí thấp.

3. Cấu trúc điều chỉnh góc đường ray

Sự kết hợp giữa ray dẫn hướng trượt và thanh điều chỉnh xoắn ốc có thể điều chỉnh góc liên tục, phù hợp cho các ứng dụng cao cấp nhạy cảm với ánh sáng.

4. Hệ thống vi mô theo dõi ánh sáng tự động (một số ít mẫu cao cấp)

Sử dụng cảm biến ánh sáng để điều chỉnh góc theo thời gian thực, tương tự như "hoa hướng dương" nhưng giá thành cao và chưa được quảng bá rộng rãi trong cảnh ban công nhà ở.

Những thiết kế này có tính đến những hạn chế về không gian của ban công. Trên cơ sở đảm bảo cấu trúc nhẹ và vận hành dễ dàng, sự thuận tiện trong điều chỉnh của người dùng và tính ổn định của hệ thống được tối đa hóa.

Làm thế nào để điều chỉnh góc theo mùa?

Một nguyên tắc đơn giản là:

Góc nghiêng tốt nhất ≈ vĩ độ địa phương ± góc điều chỉnh theo mùa

Đối với ban công hướng về phía Nam, việc điều chỉnh này rất hiệu quả; đối với ban công hướng Đông hoặc Tây, có thể điều chỉnh góc và hướng để tối ưu hóa góc đón ánh sáng vào buổi sáng hoặc buổi chiều.

Ngay cả khi chỉ điều chỉnh 2\~3 lần một năm, nó có thể mang lại mức tăng sản lượng điện trung bình hàng năm trên 10%, đặc biệt là ở phía Bắc hoặc các khu vực có sự thay đổi rõ rệt về ánh sáng, lợi ích này còn đáng kể hơn.

Người dùng bình thường hoạt động như thế nào?

Nhiều người lo lắng: Tôi không phải là thợ điện thì những giá đỡ này có vận hành được không? Trên thực tế, hệ thống lắp đặt PV ban công hiện đại đã thiết kế cơ chế điều chỉnh góc cực kỳ đơn giản và người dùng thông thường có thể tự thực hiện:

Việc điều chỉnh góc chỉ cần cờ lê hoặc dụng cụ lục giác và thời gian thao tác trong vòng 10 phút;

Hướng dẫn sử dụng được trang bị hướng dẫn góc, thậm chí có thang đo và biểu đồ góc theo mùa được khuyến nghị;

Một số doanh nghiệp cung cấp “gói dịch vụ điều chỉnh góc theo mùa”, trong đó các kỹ thuật viên chuyên nghiệp ghé thăm hai đến ba lần một năm để thường xuyên tối ưu hóa góc nghiêng cho người dùng. Đây là một dịch vụ mở rộng chu đáo dành cho người già hoặc cư dân không thuận tiện thực hiện.

Ý nghĩa thực tiễn của “người đuổi ánh sáng” đô thị

Trong các hệ thống PV ban công đô thị, diện tích của từng bộ phận là có hạn, do đó, việc tận dụng hiệu suất phát điện tối đa trên “diện tích đơn vị” càng quan trọng hơn. Thiết kế có thể điều chỉnh góc chỉ mang lại khả năng điều chỉnh tốt.

*Đối với cá nhân: điều đó có nghĩa là lợi nhuận cao hơn và thời gian hoàn vốn ngắn hơn;

* Đối với hệ thống: có nghĩa là sự ổn định và hiệu quả tổng thể;

* Đối với mạng lưới năng lượng đô thị: việc nâng cao công suất phát điện của từng trạm vi mô là mắt xích vững chắc hơn trong hệ thống năng lượng phân tán;

Nói cách khác, điều chỉnh góc không chỉ là một chi tiết kỹ thuật mà còn là biểu hiện của việc quản lý năng lượng tinh gọn ở đô thị.

Không còn lo lắng cho các tòa nhà cao tầng trong thành phố: thiết kế an toàn chống gió và chống rơi

Ở những thành phố có nhà cao tầng, nhiều cư dân háo hức thử dùng PV ban công, nhưng thường bị cản trở bởi một vấn đề thực tế: gió nhà cao tầng rất mạnh, liệu các tấm pin mặt trời có bị thổi bay không? Nó có an toàn không?

Đây là sự lo lắng rất có lý. Tầng càng cao, tốc độ gió càng lớn và diện tích tiếp xúc với gió của mặt tiền tòa nhà càng lớn. Một khi không được cố định chắc chắn, không chỉ bản thân thiết bị sẽ bị hư hỏng mà còn có thể gây ra những tai nạn nghiêm trọng về an toàn. Đặc biệt ở những khu vực nhiều gió hoặc những khu vực thường xuyên có bão, khả năng chống gió và chống rơi của hệ thống PV ban công đã trở thành vấn đề được quan tâm hàng đầu.

May mắn thay, với sự phát triển của công nghệ và cải tiến các tiêu chuẩn, hệ thống lắp đặt PV ban công mới từ lâu đã tích hợp "sự an toàn" vào DNA thiết kế của nó và thông qua nhiều chi tiết kết cấu và tối ưu hóa vật liệu, nó đảm bảo rằng nó có thể ổn định như một ngọn núi ngay cả trong môi trường cao tầng của thành phố.

Áp lực gió ở độ cao lớn đến mức nào?

Trước tiên chúng ta hãy xem dữ liệu: Trong điều kiện thời tiết bình thường, tốc độ gió trên các tầng trên 10 có thể cao hơn mặt đất 30%~50%; khi gió mạnh, áp lực gió tức thời lên các tòa nhà trên 20 tầng có thể đạt tới 400~800 Pa hoặc thậm chí cao hơn. Điều này tương đương với lực kéo liên tục 40\~80 kg trên một mét vuông. Nếu cấu trúc không ổn định, có nguy cơ rơi ra.

Vì vậy, khi thiết kế hệ thống quang điện ban công cần bắt đầu từ ba khía cạnh vật liệu, kết cấu và phương pháp kết nối để đảm bảo hệ thống có khả năng chống lại áp lực gió và rủi ro rơi ngã trong thời gian dài.

Hệ thống khóa gió: làm cho giá đỡ “chặt và không lỏng”

Ở hiện đại hệ thống lắp đặt PV ban công s, cấu trúc khóa gió (Khung khóa gió) thường được giới thiệu. Đó là cơ cấu kẹp và kẹp nhiều lần để đảm bảo các bộ phận không bị rung, nâng hoặc trượt dưới tác động của gió.

Các thiết kế phổ biến bao gồm:

* Khóa dải áp suất hai lớp: Phần trên và dưới của khung thành phần được cố định bằng dải áp suất, không chỉ ép bảng mà còn tăng cường độ ổn định của khung tổng thể;

* Khóa cắn răng cơ học: Dầm chính khung và tay lắp đặt được kết nối thông qua "cấu trúc cắn", khóa được ép ngày càng chặt hơn trong điều kiện gió mạnh;

* Kết hợp vòng đệm lò xo đai ốc chống nới lỏng: Sử dụng ốc vít có tính năng chống sốc, không dễ bị lỏng ngay cả khi bị rung lâu dài;

* Cấu trúc bản lề vô hình: Một số giá đỡ góc có thể điều chỉnh được gắn bản lề thông qua trục quay và đặt lưỡi lê, dễ điều chỉnh và đảm bảo độ bền cố định.

Ý tưởng thiết kế của các kết cấu này tương tự như các bộ phận cánh máy bay hoặc các đầu nối cầu, đảm bảo không bị lỏng hoặc gãy tại điểm tập trung ứng suất, từ đó chống lại hiệu quả áp lực liên tục và tác động đột ngột do gió mạnh gây ra.

Thiết bị chống rơi: nhiều đảm bảo, không có nguy hiểm tiềm ẩn

Ngoài việc chắn gió còn cần đề phòng “rơi”. Đặc biệt là ở các tòa nhà cao tầng, một khi thiết bị quang điện lắp đặt ở ban công bị rơi thì hậu quả sẽ rất thảm khốc. Do đó, các hệ thống hiện đại thường có cơ chế bảo vệ thứ cấp để chống rơi.

Các thành phần cốt lõi bao gồm:

* Cáp chống rơi inox: Mỗi tấm hoặc giá đỡ quang điện được kết nối với thân ban công thông qua cáp inox. Ngay cả khi phần cố định chính vô tình bị lỏng, nó cũng có thể đóng vai trò là “sợi dây an toàn” để tránh bị rơi.

* Hệ thống móc tự khóa: Tương tự như kết cấu móc được sử dụng bởi công nhân trên cao, nó tự động khóa trên kết cấu lan can ban công hoặc tường khi lắp đặt linh kiện. Khi tải thay đổi, nó sẽ tự động khóa để tăng cường an toàn dự phòng.

* Thiết kế bu lông giới hạn: Một thiết bị giới hạn được đặt ở cuối quá trình lắp đặt để ngăn chặn sự trượt tổng thể ngay cả khi vị trí bị lệch do lão hóa kết cấu hoặc động đất.

Cơ chế bảo hiểm kép "hệ thống chống rơi cấu trúc chính" này ở một mức độ nhất định gần với khái niệm an toàn của hệ thống dây leo núi. Ngay cả khi điều tồi tệ nhất xảy ra, nó cũng sẽ không nằm ngoài tầm kiểm soát.

Chất liệu nhẹ cũng là chìa khóa của sự an toàn

Đừng lầm tưởng rằng “nặng là an toàn”. Trong các tình huống sử dụng nhà cao tầng, vật liệu nhẹ và có độ bền cao là lựa chọn hợp lý hơn. Hiện nay, việc lắp đặt PV ban công chủ yếu sử dụng các vật liệu sau:

* Hợp kim nhôm cường độ cao (như 6063-T5): mật độ thấp, độ bền cao, chống gỉ tốt, thích hợp tiếp xúc lâu dài với môi trường ngoài trời;

* Thép carbon mạ kẽm nhúng nóng: sau khi xử lý chống ăn mòn đặc biệt, nó có cả ưu điểm về trọng lượng và độ bền và được sử dụng rộng rãi trong khung chịu lực chính;

* Ốc vít bằng thép không gỉ: khả năng chống ăn mòn cực mạnh, các bộ phận chính không dễ bị rỉ sét và bong tróc;

Thông qua sự kết hợp giữa lựa chọn vật liệu và tối ưu hóa cấu trúc, hệ thống PV ban công có thể duy trì độ bền đồng thời tránh các tải trọng bổ sung không cần thiết lên tòa nhà, đây là sự cân bằng giữa an toàn và thiết thực.

Cả tính thẩm mỹ và tính thực tiễn: sự tích hợp kiến trúc mạnh mẽ

Khi quang điện ban công đi vào cuộc sống của cư dân đô thị, ngoài hiệu quả phát điện và an toàn lắp đặt, một “trở ngại” khác không thể bỏ qua là vấn đề hình thức.

Ở hiện đại cities where every inch of land is valuable and aesthetics are diverse, people are no longer satisfied with the extensive installation of "just works". Balconies are not only places to dry clothes and plant flowers and plants, but also windows for people facing nature in urban life. A photovoltaic system that destroys the facade of a building and blocks light may be regarded as a "burden" by residents even if it generates electricity efficiently.

Từ “phong cách công nghiệp” đến “ngôn ngữ kiến trúc”

Các hệ thống khung quang điện ban công ban đầu thường có nguồn gốc từ bối cảnh công nghiệp, theo đuổi sức mạnh và chức năng nhưng bỏ qua trải nghiệm thị giác của môi trường dân cư. Khung thép dày, hệ thống dây điện lộn xộn, các bộ phận hở không chỉ mất thẩm mỹ mà còn thường dẫn đến cản trở tài sản hoặc tranh chấp hàng xóm.

Để giải quyết vấn đề này, hệ thống khung quang điện ban công hiện đại dần dần đưa ra “ngôn ngữ kiến trúc”:

* Đường nét đơn giản và kết cấu nhẹ nhàng: Hình dáng tổng thể có xu hướng tối giản, tránh các cấu trúc chéo phức tạp khiến người nhìn từ xa không thể phân biệt được “đây là hệ thống quang điện”;

* Thiết kế bu lông và dải áp suất ẩn: Bằng cách ẩn các điểm kết nối và tấm áp suất, vẫn giữ được vẻ ngoài sạch sẽ và gọn gàng;

* Xử lý màu sắc đồng nhất: Bề mặt khung sử dụng màu xám mờ, trắng bạc, đen và các màu khác gần mặt tiền tòa nhà, không đột ngột, không chiếm ưu thế;

* Phù hợp với hình dạng ban công: Theo tỷ lệ khung hình chung của ban công, độ dày lan can, kiểu góc và các dạng khung đúc sẵn khác, nó có thể được "tích hợp" sau khi lắp đặt.

Sự chuyển đổi từ “ngôn ngữ sản xuất” sang “ngôn ngữ kiến ​​trúc” này là một bước quan trọng để quang điện ban công thực sự hòa nhập vào lối sống của cư dân.

Thiết kế khung vô hình: thiết bị phát điện “biến mất”

Để giảm bớt cảm giác về thiết bị, nhiều khái niệm thiết kế "vô hình" được áp dụng trong cấu trúc khung để làm cho hệ thống quang điện trông yếu nhất có thể:

1.Thiết kế nhúng cạnh gấp: Sau khi dầm chính của khung được gắn vào lan can hoặc tường, cạnh được gấp lại thành cấu trúc cố định và hầu như không có phần nhô ra rõ ràng từ xa.

2. Khung xương nhẹ rỗng: Loại bỏ bảng nối đa năng kín truyền thống và sử dụng cấu trúc rỗng để giảm trọng lượng và giảm vật cản, làm cho các bộ phận trông "trong suốt" hơn.

3.Đúc tích hợp theo mô-đun: Các dây cáp và đầu nối lộ ra ban đầu được tích hợp vào khung khung và tránh được "cảm giác phòng máy" do các đường lộ ra ngoài thông qua bao bì tích hợp.

4. Tối ưu hóa góc nghiêng không đối xứng: Đối với các ban công có hướng Bắc-Nam và Đông-Tây khác nhau, thiết kế bất đối xứng được áp dụng để làm cho góc nghiêng của các bộ phận trở nên tự nhiên hơn trong cấu trúc và hình thành mối quan hệ mở rộng liên tục với tường.

Những thiết kế này khiến quang điện ban công không còn là “trạm điện treo ngoài cửa sổ” mà là một phần ẩn chứa trong khung cảnh cuộc sống, vừa có tính công năng vừa có tính thẩm mỹ.

Thích ứng với tấm quang điện siêu mỏng: mỏng cũng là một loại vẻ đẹp

Giá đỡ trông đẹp thôi chưa đủ, bản thân các thành phần cũng phải theo kịp. Hệ thống ban công thế hệ mới thường sử dụng các tấm quang điện siêu mỏng, mờ hoặc đen hoàn toàn, gần giống với "vật liệu xây dựng" hơn là "thiết bị phát điện" về mặt thể hiện hình ảnh.

Các thành phần kính siêu mỏng (3\~4mm): Độ dày thấp hơn khoảng 40% so với các thành phần truyền thống và áp suất thị giác sẽ ít hơn sau khi lắp đặt, phù hợp cho lan can ban công hoặc tường đúc hẫng.

Thành phần trong mờ: Một số khu vực có khả năng truyền ánh sáng nên ban công vẫn giữ được kênh ánh sáng tự nhiên, có tính đến chức năng trồng cây, thông gió và chiếu sáng.

Các thành phần màu đen tích hợp: Sử dụng khung toàn màu đen và lớp phủ không phản chiếu, kết cấu gương tối tổng thể hoàn toàn phù hợp với mặt tiền bằng kính hoặc kim loại bên ngoài khu dân cư hiện đại.

Sau khi các thành phần này được khớp với giá đỡ, bề ngoài gần giống như một mảnh kính trang trí hoặc tấm chắn gió, thay vì một "tấm pin mặt trời" truyền thống, được người dân, tài sản và kiến ​​trúc sư chấp nhận dễ dàng hơn.

Tác động xã hội của việc tích hợp kiến ​​trúc

Nâng cấp diện mạo của hệ thống quang điện ban công không chỉ là vấn đề thẩm mỹ mà còn là động lực thiết thực. Nhiều dự án thí điểm đô thị đã nhận thấy rằng:

* Sự xuất hiện được phối hợp và sự chấp nhận của người dân đã tăng khoảng 60%;

* Ban quản lý tài sản không còn phản đối gay gắt nữa, thái độ hỗ trợ lắp đặt tích cực hơn;

* Các nhà thiết kế kiến trúc đã bắt đầu tích cực xem xét giải pháp “nhúng” các thành phần quang điện và kết hợp chúng vào cấu trúc tòa nhà.

* Sau khi thay đổi từ "plug-in bên ngoài sau này" thành "một phần của tòa nhà", quang điện ở ban công sẽ có thể chuyển từ lắp đặt tự phát quy mô nhỏ sang bố trí đô thị quy mô lớn.
