Cách thiết kế hiệu quả và cài đặt hệ thống lắp PV trên mái nhà: Hướng dẫn đầy đủ

Các loại mái chính PV Hệ thống gắn kết

Các hệ thống gắn trên mái nhà là một thành phần chính của hệ thống phát điện quang điện và nó thực hiện nhiệm vụ quan trọng là cố định vững chắc các mô -đun quang điện trên mái nhà. Với sự phát triển của công nghệ quang điện và sự gia tăng nhu cầu, các loại hệ thống hỗ trợ quang điện mái đang ngày càng trở nên đa dạng. Khi chọn một hệ thống hỗ trợ quang điện phù hợp, cấu trúc, vật liệu, số lượng tấm quang điện và các yếu tố môi trường của mái nhà phải được xem xét. Sau đây là một số loại chính của hệ thống lắp PV.

1. Hệ thống hỗ trợ cố định

Hệ thống hỗ trợ cố định là loại hỗ trợ quang điện mái phổ biến nhất. Đặc điểm của nó là một khi hỗ trợ được cài đặt, góc sẽ không được điều chỉnh theo thời gian. Hệ thống hỗ trợ cố định thường phù hợp với các mái nhà không bị chặn và có đủ ánh sáng mặt trời trực tiếp. Hệ thống có cấu trúc đơn giản, chi phí thấp và dễ cài đặt, phù hợp cho hầu hết các tòa nhà dân cư và thương mại.

Ưu điểm của hệ thống hỗ trợ cố định là hiệu quả chi phí của nó, có thể cung cấp cho người dùng hiệu suất phát điện ổn định. Vì không cần cơ chế di chuyển, bảo trì là đơn giản và độ tin cậy cao. Hỗ trợ cố định thường tạo thành một góc với bề mặt mái ở một góc nhỏ, có thể hấp thụ ánh sáng mặt trời một cách hiệu quả và đảm bảo hiệu quả phát điện cao. Đối với các khu vực có điều kiện ánh sáng tốt và gió thấp, hệ thống hỗ trợ cố định là một lựa chọn kinh tế và hiệu quả.

2. Hệ thống khung điều chỉnh

So với hệ thống khung cố định, hệ thống khung có thể điều chỉnh có độ linh hoạt cao hơn. Đặc điểm chính của nó là góc nghiêng của các mô -đun quang điện có thể được điều chỉnh theo những thay đổi theo mùa hoặc các góc nắng khác nhau. Loại hệ thống khung này thường phù hợp với mái nhà với điều kiện ánh sáng phức tạp và cần tối ưu hóa hiệu quả phát điện.

Hệ thống khung điều chỉnh có thể được chia thành hai loại: điều chỉnh thủ công và điều chỉnh tự động. Loại điều chỉnh thủ công yêu cầu người dùng điều chỉnh thủ công góc của khung theo thay đổi theo mùa và thời tiết; trong khi loại điều chỉnh tự động tự động điều chỉnh góc thông qua một thiết bị cơ học để tối đa hóa hiệu quả phát điện. Ưu điểm của dấu ngoặc có thể điều chỉnh là chúng có thể tối đa hóa hiệu suất phát điện của các mô -đun quang điện theo điều kiện thực tế, đặc biệt phù hợp với các khu vực cần tối ưu hóa các góc. Tuy nhiên, chi phí cài đặt của hệ thống điều chỉnh tự động cao và có thể yêu cầu bảo trì và quản lý nhiều hơn.

3. Hệ thống khung nhẹ

Các hệ thống khung nhẹ thường sử dụng vật liệu kim loại hoặc nhựa nhẹ và phù hợp cho các cấu trúc mái nhẹ hoặc mái nhà tương đối yếu. Hệ thống khung này đặc biệt phù hợp cho các tòa nhà có khả năng chịu tải cấu trúc thấp. Bằng cách sử dụng các khung nhẹ, gánh nặng trên mái nhà có thể giảm hiệu quả và có thể tránh được áp lực trên mái nhà do giá thừa gây ra.

Ưu điểm của hệ thống này là cài đặt nhanh, chi phí thấp và nó rất phù hợp để cải tạo hoặc mở rộng sau này. Nhược điểm của các hệ thống lắp nhẹ là chúng có thể không ổn định như các hệ thống lắp đặt hạng nặng, vì vậy cần phải xem xét đặc biệt đối với các yếu tố môi trường như tải gió và mưa và tuyết. Hệ thống lắp nhẹ là một lựa chọn lý tưởng cho các tòa nhà có mái nhà hoặc cấu trúc phức tạp.

4. Hệ thống gắn nổi

Hệ thống lắp nổi là một loại hệ thống lắp đặc biệt, thường được sử dụng cho mái bằng hoặc mái bằng. Không giống như các hệ thống lắp truyền thống, các hệ thống lắp nổi không trực tiếp sửa các mô -đun quang điện trên mái nhà thông qua các phương pháp sửa chữa truyền thống, nhưng ổn định việc gắn trên mái nhà bằng cách thêm trọng lượng hoặc nhấn trọng lượng và thường không yêu cầu đục lỗ.

Ưu điểm của hệ thống gắn nổi là nó không làm hỏng tính toàn vẹn của mái nhà, đặc biệt phù hợp với các tòa nhà không muốn tạo ra những thay đổi lớn đối với cấu trúc mái nhà. Ngoài ra, hệ thống gắn nổi có khả năng thích ứng cao và có thể phản ứng linh hoạt với các đặc điểm khác nhau của bề mặt mái, đặc biệt là đối với các tòa nhà cho thuê hoặc các tòa nhà không có thay đổi lâu dài. Tuy nhiên, vì các hệ thống lắp thả nổi không có sự cố định, cần phải chú ý đặc biệt đến các vấn đề về tải gió trong quá trình lắp đặt ở các khu vực có gió mạnh.

5. Hệ thống khung kiểu theo dõi

Hệ thống khung kiểu theo dõi chủ yếu mang nhiều mô-đun quang điện thông qua một bản nhạc dài. Hệ thống này có thể di chuyển các tấm quang điện trên đường đua để điều chỉnh góc và tối ưu hóa. Hệ thống khung kiểu theo dõi phù hợp cho các tòa nhà có không gian mái lớn và cần điều chỉnh góc của các tấm quang điện. Thiết kế của khung kiểu theo dõi cho phép các tấm quang điện trượt theo chiều ngang, do đó điều chỉnh hướng và góc của các thành phần, cải thiện hơn nữa hiệu suất phát điện tổng thể của hệ thống.

Ưu điểm của khung kiểu theo dõi là nó có thể đạt được điều chỉnh thành phần linh hoạt hơn để thích nghi với cấu trúc và điều kiện môi trường của các mái nhà khác nhau. Tuy nhiên, việc cài đặt và bảo trì khung theo dõi tương đối phức tạp và tốn kém. Do đó, loại hệ thống này phù hợp hơn cho các dự án thương mại hoặc công nghiệp quy mô lớn, và không phù hợp cho các cài đặt quang điện tại nhà quy mô nhỏ.

6. Hệ thống khung gấp

Hệ thống khung gấp là một hệ thống khung sáng tạo có thể được gấp hoặc mở ra theo nhu cầu. Giá đỡ gấp không chỉ tiết kiệm không gian, mà còn có thể được điều chỉnh theo các điều kiện thực tế để thích nghi với các góc ánh sáng khác nhau. Nó thường phù hợp cho những nơi mà góc cần phải được điều chỉnh theo các mùa khác nhau, đặc biệt là đối với các khu vực có sự khác biệt lớn về ánh sáng vào mùa đông hoặc mùa hè.

Ưu điểm lớn nhất của hệ thống khung có thể gập lại là tính linh hoạt của nó, có thể điều chỉnh hiệu quả góc của bảng quang điện trong các khoảng thời gian khác nhau để thích nghi với các điều kiện ánh nắng khác nhau. Do thiết kế có thể gập lại, khung có thể gập lại có việc sử dụng không gian tốt và phù hợp để lắp đặt mái với không gian hạn chế. Nhược điểm là nó yêu cầu các hoạt động thủ công nhất định trong quá trình cài đặt và điều chỉnh, điều này ít thuận tiện hơn hệ thống điều chỉnh tự động.

7. Hệ thống khung quang điện mật độ cao

Hệ thống khung quang điện mật độ cao là một hệ thống quang điện trên tầng thượng phù hợp với nhu cầu công suất cao. Nó tối ưu hóa bố cục của giá đỡ, giảm khoảng cách giữa các mô -đun quang điện và sử dụng không gian mái. Hệ thống này phù hợp cho các ứng dụng thương mại và công nghiệp đòi hỏi phải phát điện hiệu quả.

Ưu điểm của giá đỡ mật độ cao là chúng sử dụng không gian hiệu quả, phù hợp cho các tình huống trong đó khu vực mái được hạn chế và có thể tăng công suất phát điện trên một đơn vị diện tích. Tuy nhiên, do bố cục chặt chẽ, cần có nhiều sự chú ý hơn trong quá trình bảo trì, đặc biệt là trong việc làm sạch và kiểm tra, và có thể có một số khó khăn trong hoạt động.

Cách đánh giá xem mái nhà có phù hợp để cài đặt Hệ thống gắn PV

Khi nhu cầu toàn cầu về năng lượng tái tạo tăng lên, các hệ thống phát điện quang điện trên tầng thượng đã dần dần trở thành một cách quan trọng để nhà và doanh nghiệp sử dụng năng lượng mặt trời. Trước khi cài đặt hệ thống lắp PV, đó là một bước quan trọng để đánh giá xem mái nhà có phù hợp để cài đặt hệ thống lắp PV hay không. Các loại mái khác nhau khác nhau về khả năng chịu tải, độ ổn định cấu trúc, góc và không gian, do đó cần phải đánh giá chi tiết.

1. Cấu trúc mái và khả năng chịu tải

Trước hết, cấu trúc và khả năng chịu tải của mái nhà là những yếu tố cơ bản nhất để xác định xem nó có phù hợp để cài đặt hệ thống lắp PV hay không. Bản thân hệ thống hỗ trợ quang điện có trọng lượng nhất định, đặc biệt là khi cài đặt nhiều mô-đun quang điện, mái nhà phải có đủ khả năng chịu tải để hỗ trợ trọng lượng của các mô-đun và hỗ trợ quang điện. Nói chung, loại cấu trúc của mái nhà xác định khả năng chịu tải của nó.

Các cấu trúc mái nhà phổ biến bao gồm mái bằng gỗ, mái bê tông, mái kim loại và mái gạch. Khả năng chịu tải của các vật liệu và cấu trúc mái khác nhau rất khác nhau, vì vậy trước khi cài đặt hệ thống hỗ trợ quang điện, khả năng chịu tải của mái nhà phải được đánh giá chi tiết. Đối với mái bằng gỗ hoặc mái gạch, nếu khả năng chịu tải không đủ, có thể cần phải cốt thép trước khi lắp đặt. Đối với mái bê tông, khả năng chịu tải thường mạnh, nhưng cũng cần phải kiểm tra xem có vết nứt hay thiệt hại khác trên bề mặt mái.

Ngoài ra, cuộc sống thiết kế và tuổi thọ dịch vụ của mái nhà cũng cần được xem xét. Nếu mái nhà gần kết thúc thời gian phục vụ của nó, nó có thể cần phải được thay thế hoặc sửa chữa, nếu không, vấn đề lão hóa của mái nhà có thể gây ra sự mất ổn định của hệ thống khung sau khi hệ thống khung quang điện được cài đặt.

2. Độ dốc và góc của mái nhà

Độ dốc và góc của mái nhà là rất quan trọng đối với việc lắp đặt các khung quang điện. Thiết kế của hệ thống khung quang điện thường điều chỉnh góc nghiêng của mô -đun quang điện theo độ dốc và góc của mái nhà để đảm bảo rằng mô -đun có thể nhận ánh sáng mặt trời ở mức độ lớn nhất. Độ dốc của mái càng lớn, phạm vi điều chỉnh và phương pháp lắp đặt càng đa dạng của hệ thống khung.

Nói chung, góc lắp đặt tối ưu của hệ thống quang điện thường nằm trong khoảng từ 15 độ đến 40 độ, và góc cụ thể sẽ được xác định theo vị trí địa lý và bức xạ mặt trời. Nếu độ dốc của mái quá nhỏ hoặc quá lớn, có thể cần phải sử dụng khung điều chỉnh góc để điều chỉnh góc cài đặt của bảng quang điện. Ngoài ra, một mái nhà quá bằng phẳng hoặc nghiêng có thể gây ra sự ổn định không đủ của khung, do đó cần phải tăng cường cấu trúc theo điều kiện thực tế.

Đối với một số mái bằng, góc lắp đặt của hệ thống khung có thể được điều chỉnh bằng cách điều chỉnh góc của giá đỡ để đạt được góc chiếu sáng tối ưu, trong khi đối với mái dốc, phương pháp lắp đặt của giá đỡ có thể được xác định theo độ dốc của mái nhà. Nói tóm lại, độ dốc và góc của mái nhà ảnh hưởng trực tiếp đến hiệu quả phát điện của bảng quang điện, do đó cần phải đánh giá chi tiết trước khi lắp đặt dựa trên tình huống thực tế.

3. Định hướng mái và bóng râm

Định hướng của mái nhà là một trong những yếu tố chính ảnh hưởng đến hiệu quả của việc phát điện quang điện. Định hướng tốt nhất cho các mô -đun quang điện là phía nam, bởi vì miền Nam có thể nhận được nhiều ánh sáng mặt trời nhất, đặc biệt là ở Bắc bán cầu. Mái nhà hướng về phía nam có thể thu được nhiều bức xạ mặt trời hơn, do đó cải thiện hiệu quả tổng thể của hệ thống phát điện quang điện. Đối với các mái nhà hướng về phía đông hoặc hướng về phía tây, mặc dù hiệu suất phát điện thấp hơn một chút, chúng vẫn có thể được lắp đặt và có được một lượng phát điện nhất định.

Ngoài định hướng, bóng râm cũng là một sự cân nhắc quan trọng. Các cây xung quanh, các tòa nhà, dây điện và các vật cản khác có thể ảnh hưởng đến khu vực chiếu xạ của mô -đun quang điện, do đó ảnh hưởng đến hiệu quả phát điện. Do đó, khi đánh giá xem mái nhà có phù hợp để lắp đặt hệ thống khung quang điện hay không, cần phải xem xét liệu có các vật cản trong môi trường xung quanh và đảm bảo rằng hệ thống quang điện có thể nhận được nhiều ánh sáng mặt trời nhất có thể trong điều kiện mọi thời tiết hay không. Nếu có nhiều vật cản, bạn có thể xem xét giảm bóng bằng cách cắt tỉa cây hoặc điều chỉnh bố cục của hệ thống khung.

4. Điều kiện bề mặt mái và vật liệu

Điều kiện bề mặt và vật liệu của mái nhà cũng là những yếu tố chính ảnh hưởng đến việc lắp đặt hệ thống khung quang điện. Các vật liệu mái khác nhau sẽ ảnh hưởng đến phương pháp lắp đặt và độ cứng của hệ thống khung. Các vật liệu mái nhà phổ biến bao gồm gạch, tấm kim loại, gạch nhựa đường và bê tông. Mỗi vật liệu có các đặc điểm khác nhau và yêu cầu các phương thức cài đặt khung khác nhau.

Đối với mái ngói, cần phải tránh làm hỏng lớp chống thấm của mái nhà khi lắp đặt khung quang điện, vì vậy bạn có thể chọn một hệ thống khung không xuyên qua mái nhà, chẳng hạn như khung có trọng số hoặc khung kẹp. Đối với mái kim loại, giá đỡ có thể được cố định bằng cách thủng, vì vậy việc lắp đặt tương đối đơn giản. Mái bê tông thường sử dụng bu lông mở rộng hoặc neo hóa học để sửa chữa giá đỡ, nhưng cần phải xác nhận liệu cấu trúc của mái nhà có thể mang trọng lượng của hệ thống khung hay không.

Ngoài ra, độ phẳng của bề mặt mái cũng cần được đánh giá. Nếu có các vết nứt, gợn sóng hoặc các vấn đề lão hóa trên bề mặt mái, điều này có thể ảnh hưởng đến tính ổn định và tuổi thọ dài hạn của hệ thống khung. Do đó, trước khi lắp đặt, bề mặt mái cần phải được kiểm tra để đảm bảo rằng không có khu vực bị hỏng hoặc không bằng phẳng. Nếu mái nhà bị phát hiện bị hư hỏng nghiêm trọng, nó có thể cần phải được sửa chữa trước khi xem xét cài đặt hệ thống quang điện.

5. Bảo trì mái nhà và an toàn

Việc bảo trì và an toàn của mái nhà là một trong những yếu tố phải được xem xét khi cài đặt hệ thống khung quang điện. Hệ thống khung quang điện cần được cài đặt chắc chắn, vì vậy sự ổn định và độ tin cậy của mái nhà cần được đảm bảo. Nếu có vấn đề về cấu trúc với mái nhà, chẳng hạn như chìm mái, nứt hoặc rò rỉ, chúng cần được sửa chữa trước khi cài đặt hệ thống lắp PV.

Ngoài ra, sự an toàn của mái nhà cũng cần được đánh giá. Trong quá trình lắp đặt, các công nhân xây dựng cần đảm bảo an toàn cho mái nhà để tránh các vụ tai nạn an toàn do hoạt động không phù hợp. Khi lắp đặt hệ thống hỗ trợ quang điện, cần phải đảm bảo rằng mái nhà có thể chịu trọng lượng của thiết bị lắp đặt và công nhân xây dựng, vì vậy cần phải đánh giá chi tiết mái nhà để đảm bảo an toàn trong quá trình xây dựng.

Cách chọn thích hợp Hệ thống gắn PV Theo vật liệu mái

Hệ thống lắp PV là phần cốt lõi của hệ thống phát điện quang điện. Chức năng chính của nó là sửa các mô -đun quang điện trên mái nhà và đảm bảo sự ổn định và an toàn của nó. Sự lựa chọn của vật liệu mái ảnh hưởng trực tiếp đến phương pháp thiết kế và lắp đặt của hệ thống lắp PV. Các loại vật liệu mái khác nhau có đặc điểm khác nhau. Do đó, khi chọn các hỗ trợ quang điện, các yếu tố như cấu trúc mái, khả năng chịu tải, khả năng chống gió và liệu nó có dễ bị đục lỗ phải được xem xét toàn diện.

1. Mái lợp nhựa đường

Mái lợp nhựa đường là phổ biến trong các tòa nhà dân cư và có những lợi thế của hiệu suất chống thấm nước tốt, xây dựng đơn giản và chi phí thấp. Tuy nhiên, mái lợp nhựa đường tương đối mỏng và có khả năng mang cấu trúc hạn chế. Do đó, khi chọn hệ thống lắp PV, cần chú ý đặc biệt đến sự phù hợp của khả năng mang. Bởi vì vật liệu shingle nhựa đường mềm, khoan trực tiếp có thể gây ra thiệt hại cho lớp chống thấm và ảnh hưởng đến việc niêm phong của mái nhà.

Đối với mái lợp nhựa đường, các hệ thống hỗ trợ không hoàn hảo thường được chọn hoặc các loại hỗ trợ có ít thâm nhập được sử dụng. Những hỗ trợ này có thể được cài đặt bằng các phương pháp chịu trọng lượng hoặc kẹp đặc biệt mà không xâm nhập vào mái nhà để tránh làm hỏng lớp chống thấm. Hỗ trợ nổi và hỗ trợ chịu trọng lượng thường là những lựa chọn tốt hơn. Loại hỗ trợ này rất dễ cài đặt và sẽ không làm hỏng cấu trúc mái nhà. Nó phù hợp cho mái nhà với tải nhẹ hơn.

2. Mái kim loại

Vật liệu mái kim loại bao gồm các tấm thép, tấm nhôm, v.v ... Ưu điểm chính của chúng là cường độ cao, độ bền tốt, khả năng chống gió mạnh và khả năng chống thấm tốt. Cấu trúc mái của mái kim loại thường mạnh và có thể chịu được tải trọng lớn. Do đó, đối với mái kim loại, bạn có thể chọn một hệ thống khung quang điện cố định, được bắt vít trực tiếp vào mái nhà và quá trình lắp đặt tương đối đơn giản.

Khi chọn một khung quang điện cho một mái kim loại, bạn cần xem xét loại và độ dày của vật liệu kim loại. Đối với mái kim loại dày hơn, hệ thống khung có thể được cố định trực tiếp vào mái nhà bằng cách đấm; Đối với mái kim loại mỏng hơn, bạn cần chọn một hệ thống khung với sự hỗ trợ có thể điều chỉnh để tránh áp lực quá mức trên mái nhà. Ngoài ra, việc sử dụng các hệ thống khung kim loại chống ăn mòn có thể làm tăng hiệu quả tuổi thọ của giá quang điện, đặc biệt là ở các khu vực có môi trường tương đối ẩm như bờ biển.

3. Mái bằng phẳng

Đặc điểm của mái bằng là không có độ nghiêng, và việc lắp đặt các mô -đun quang điện đòi hỏi hệ thống khung để điều chỉnh góc của các tấm quang điện. Mái bằng là phổ biến trong các tòa nhà thương mại và nhà máy công nghiệp. Chúng thường được làm bằng vật liệu bê tông hoặc bê tông cốt thép và có khả năng chịu lực mạnh. Trong trường hợp này, một loạt các hệ thống hỗ trợ có thể được sử dụng, bao gồm các hỗ trợ cố định, hỗ trợ điều chỉnh và hỗ trợ nổi.

Vì mái bằng thường có diện tích lớn và không có góc nghiêng, khi chọn hệ thống hỗ trợ, nên cần phải điều chỉnh góc hợp lý theo vị trí lắp đặt cụ thể và điều kiện ánh sáng. Nếu các điều kiện ánh sáng tương đối cố định, có thể chọn hỗ trợ cố định; Nếu góc chiếu sáng thay đổi rất nhiều theo các mùa, có thể chọn hỗ trợ có thể điều chỉnh hoặc thậm chí một hệ thống hỗ trợ với các rãnh có thể được sử dụng để điều chỉnh góc của mô -đun quang điện vào các thời điểm khác nhau. Ngoài ra, vì cấu trúc mái bằng thường có khả năng chịu lực mạnh, một hệ thống hỗ trợ nặng hơn, chẳng hạn như hỗ trợ dằn, có thể được chọn để đảm bảo tính ổn định của hệ thống.

4. Mái bê tông

Mái bê tông được sử dụng rộng rãi trong các tòa nhà cao tầng và các tòa nhà thương mại. Chúng rất mạnh và bền, và có khả năng chống gió và khả năng chịu tải mạnh. Đối với mái bê tông, các loại hệ thống hỗ trợ khác nhau có thể được chọn, đặc biệt là các hỗ trợ hạng nặng có thể chịu được tải trọng lớn. Các yêu cầu của mái bê tông cho các hỗ trợ chủ yếu được phản ánh trong phương pháp sửa chữa. Nói chung, một hệ thống hỗ trợ đục lỗ được sử dụng, nghĩa là, sự hỗ trợ được cố định trực tiếp vào mái nhà bằng cách đấm các lỗ để đảm bảo tính ổn định của mô -đun quang điện.

Khi chọn một khung, cần phải đảm bảo rằng vật liệu khung có khả năng chống ăn mòn mạnh, bởi vì độ ẩm của mái bê tông cao, dễ gây ra các vấn đề ăn mòn của khung kim loại. Do đó, các giá đỡ kim loại được xử lý bằng thép không gỉ hoặc chống ăn mòn sẽ phù hợp hơn. Ngoài ra, khi lắp đặt dấu ngoặc trên mái bê tông, độ phẳng của bề mặt mái cũng phải được xem xét để tránh những khó khăn lắp đặt do sự không đồng đều của giá đỡ và bề mặt mái.

5. Mái gỗ

Mái gỗ thường được sử dụng trong một số ngôi nhà truyền thống hoặc một số tòa nhà có giá trị lịch sử. Cấu trúc của chúng là nhẹ và đẹp, nhưng khả năng chịu tải của chúng tương đối yếu. Do đó, việc lựa chọn các khung quang điện cho mái bằng gỗ đòi hỏi sự chăm sóc đặc biệt để tránh làm hỏng cấu trúc mái hoặc gây lão hóa và phân rã gỗ. Để bảo vệ mái bằng gỗ, nên tránh khoan trực tiếp trên mái nhà.

Đối với mái bằng gỗ, các loại khung thường được sử dụng là các hệ thống khung nổi hoặc hệ thống khung không hoàn hảo. Hệ thống khung nổi có thể cố định ổn định giá đỡ trên mái nhà bằng cách thêm trọng lượng hoặc nhấn trọng lượng, mà không thâm nhập vào bề mặt mái, và có thể bảo vệ gỗ khỏi độ ẩm và thiệt hại. Ngoài ra, bạn cũng có thể chọn một khung có ít thâm nhập hơn, chẳng hạn như sự kết hợp của các ốc vít tự khai thác và vật liệu niêm phong để giảm tác động lên bề mặt mái.

6. Mái gạch

Mái gạch là một loại mái truyền thống phổ biến thích hợp cho hầu hết các vùng khí hậu. Mái gạch có cấu trúc mạnh mẽ, nhưng bề mặt của chúng không bằng phẳng, vì vậy cần phải chọn một khung PV có thể thích nghi với sự bất thường của bề mặt gạch. Vấn đề chính với mái ngói là làm thế nào để khắc phục hiệu quả khung mà không làm hỏng gạch.

Đối với mái ngói, giá đỡ kẹp hoặc dấu ngoặc có trọng số thường được sử dụng. Các dấu ngoặc này gắn các mô -đun PV trên mái nhà bằng cách kẹp hoặc trọng số mà không cần đục lỗ gạch. Hệ thống khung kẹp có thể tránh làm hỏng bề mặt mái trong khi đảm bảo sự ổn định của giá đỡ. Ngoài ra, việc lắp đặt mái gạch cũng đòi hỏi sự chú ý đến niêm phong để ngăn chặn sự thâm nhập độ ẩm.

Yêu cầu thiết kế cho mái nhà PV Hệ thống gắn kết

Là thành phần chính của hệ thống phát điện quang điện mặt trời, hệ thống gắn trên mái nhà mang trách nhiệm quan trọng của việc sửa các mô -đun quang điện trên mái nhà. Thiết kế của hệ thống hỗ trợ không chỉ phải xem xét sự ổn định và an toàn của các mô-đun, mà còn đảm bảo độ tin cậy và hiệu quả lâu dài của nó. Các yêu cầu thiết kế của hệ thống hỗ trợ quang điện trên sân thượng liên quan đến nhiều khía cạnh, bao gồm phân tích tải, ổn định cấu trúc, thiết kế kháng gió và tuyết, hiệu suất chống thấm nước, thuận tiện lắp đặt, v.v.

1. Khả năng mang và phân tích tải trọng

Hệ thống hỗ trợ quang điện trên tầng thượng phải có khả năng chịu được trọng lượng của các mô -đun quang điện và tải trọng môi trường bên ngoài (như tải trọng gió, tải tuyết, v.v.). Trong quá trình thiết kế, một phân tích chi tiết về khả năng chịu lực của mái nhà là cần thiết để đảm bảo rằng hệ thống hỗ trợ sẽ không bị quá tải. Khi thiết kế hỗ trợ, việc tính toán tải phải được thực hiện theo các yếu tố như loại mái, vật liệu hỗ trợ và trọng lượng của các mô -đun quang điện để đảm bảo tính ổn định của hệ thống.

Phân tích tải cần xem xét tải tĩnh và tải động. Tải trọng tĩnh bao gồm trọng lượng của các mô -đun quang điện, trong khi tải trọng động chủ yếu đến từ các yếu tố như gió, áp lực tuyết và động đất. Tải trọng gió là một yếu tố quan trọng ảnh hưởng đến sự ổn định của hệ thống khung quang điện mái, đặc biệt là ở những nơi có tốc độ gió cao hoặc gió mạnh trong khu vực. Thiết kế khung phải tính đến ảnh hưởng của áp lực gió và thực hiện cốt thép cần thiết trong thiết kế.

2. Sự ổn định cấu trúc và sức cản của gió

Hệ thống khung quang điện trên mái phải có đủ sự ổn định cấu trúc để chống lại các lực bên ngoài khác nhau trong điều kiện thời tiết khắc nghiệt, đặc biệt là gió mạnh. Thiết kế của hệ thống khung cần xem xét kết nối giữa khung và mô -đun quang điện và mái nhà, cũng như sức mạnh và độ bền của vật liệu. Tải trọng gió là một yếu tố chính trong thiết kế, đặc biệt là ở một số khu vực có gió mạnh. Hệ thống khung quang điện phải đảm bảo đủ khả năng chống gió để ngăn chặn khung không rơi ra hoặc mô -đun quang điện bị hỏng trong thời tiết gió.

Thiết kế điện trở gió của khung nên tuân theo các thông số kỹ thuật nhất định, có tính đến tốc độ gió, áp lực gió và hướng mái ở các vùng khác nhau và chọn vật liệu và cấu trúc khung thích hợp. Các cấu trúc khung phổ biến như dấu ngoặc đơn và khung hai cột cần được thiết kế theo tình huống thực tế của mái nhà để đảm bảo rằng hệ thống khung có thể duy trì sự ổn định tốt dưới tác động của tải gió.

3. Chống ăn mòn và kháng thời tiết

Vì hệ thống khung quang điện trên sân thượng cần phải tiếp xúc với môi trường bên ngoài trong một thời gian dài, nên khả năng chống ăn mòn và khả năng chống thời tiết của các vật liệu của nó là rất quan trọng. Đặc biệt ở các khu vực có độ ẩm, xịt muối và ô nhiễm nặng, khả năng chống ăn mòn của hệ thống khung phải đáp ứng các tiêu chuẩn nhất định. Các vật liệu khung phổ biến như hợp kim nhôm, thép không gỉ và thép mạ kẽm đều có khả năng chống ăn mòn tốt.

Khi thiết kế, việc xử lý bề mặt của khung cũng cần xem xét các yếu tố môi trường. Ví dụ, các vật liệu có khả năng chống ăn mòn xịt muối nên được chọn ở các khu vực ven biển, trong khi ở những khu vực có mưa nhiều hơn, cần chú ý đặc biệt đến thiết kế chống-đất. Các đầu nối, bu lông và các bộ phận khác của khung cũng cần được xem xét để điều trị chống ăn mòn để mở rộng tuổi thọ của khung và đảm bảo sự ổn định trong quá trình sử dụng lâu dài.

4. Thiết kế chống thấm nước

Thiết kế của hệ thống khung quang điện trên sân thượng phải đảm bảo rằng lớp chống thấm của mái nhà không bị hư hại để tránh các rủi ro rò rỉ không cần thiết trên mái nhà trong quá trình lắp đặt. Đặc biệt là trên mái ngói truyền thống và mái gạch nhựa đường, giá đỡ phải được lắp đặt theo cách tránh thiệt hại cho mái nhà, và khung xuyên thấu phải được củng cố bằng các vật liệu niêm phong chuyên nghiệp để đảm bảo hiệu suất chống thấm của mái nhà.

Hệ thống khung không tham gia là một hướng quan trọng trong thiết kế chống thấm nước. Hệ thống khung này cài đặt chắc chắn các mô -đun quang điện trên mái nhà bằng cách trọng số hoặc kẹp mà không xuyên qua bề mặt mái, tránh làm hỏng lớp chống thấm trên mái nhà. Hệ thống khung nổi cũng là một lựa chọn phù hợp cho mái nhà có yêu cầu chống thấm nước cao. Nó có thể tránh để lại các lỗ trên mái nhà, do đó duy trì tính toàn vẹn và không thấm nước của mái nhà.

5. Cài đặt thuận tiện và khả năng bảo trì

Thiết kế của hệ thống khung quang điện mái cũng phải tính đến sự thuận tiện của việc cài đặt và nhu cầu bảo trì tiếp theo. Việc cài đặt hệ thống khung cần được đơn giản hóa càng nhiều càng tốt để giảm thời gian lắp đặt và cường độ lao động và giảm chi phí lắp đặt. Khi thiết kế, các thành phần của khung phải dễ dàng vận chuyển, mang và lắp ráp, giảm các hoạt động tẻ nhạt trong quá trình xử lý và xây dựng tại chỗ.

Ngoài ra, hệ thống khung cũng cần phải dễ dàng duy trì và kiểm tra trong tương lai. Trong quá trình sử dụng lâu dài, các mô-đun quang điện có thể ảnh hưởng đến hiệu quả phát điện do bụi bẩn, do đó, hệ thống khung cần để lại đủ không gian cho nhân viên để làm sạch, kiểm tra và bảo trì. Khi thiết kế, khoảng cách giữa các dấu ngoặc nên được xem xét để đảm bảo rằng có đủ không gian để làm sạch và bảo trì các mô -đun quang điện sau khi lắp đặt.

6. Khả năng tương thích hệ thống

Thiết kế của hệ thống khung quang điện cũng nên xem xét khả năng tương thích với các mô -đun quang điện. Các mô -đun PV của các thương hiệu và mô hình khác nhau khác nhau về kích thước, trọng lượng, v.v., vì vậy hệ thống khung cần có một mức độ thích ứng nhất định để hỗ trợ các loại mô -đun PV khác nhau. Đồng thời, phương thức kết nối khung phải đảm bảo kết nối đáng tin cậy với mô -đun PV để tránh nới lỏng hoặc dịch chuyển mô -đun do không khớp giữa giá đỡ và mô -đun.

Đối với các hệ thống phát điện PV quy mô lớn, việc thiết kế hệ thống khung cũng nên xem xét sự phối hợp với các thành phần khác như bộ biến tần, cáp và hệ thống giám sát để đảm bảo hoạt động hiệu quả của toàn bộ hệ thống phát điện PV. Trong các dự án quy mô lớn, việc thiết kế hệ thống khung phải tính đến việc tích hợp và mô đun hóa để tạo điều kiện cho việc mở rộng và nâng cấp tiếp theo.

Làm thế nào để khung quang điện mái đảm bảo sự ổn định và an toàn của các tấm quang điện?

Hệ thống khung quang điện mái là một phần không thể thiếu của hệ thống phát điện quang điện. Nó mang nhiệm vụ sửa các tấm quang điện an toàn và ổn định trên mái nhà. Khung quang điện không chỉ đảm bảo sự cố định của các thành phần quang điện, mà còn xử lý hiệu quả các yếu tố môi trường bên ngoài như gió, mưa và tuyết để đảm bảo an toàn lâu dài và hoạt động ổn định của hệ thống. Việc thiết kế và cài đặt hệ thống khung ảnh hưởng trực tiếp đến sự ổn định và an toàn của các tấm quang điện.

1. Tăng cường kết nối giữa khung và mái nhà

Thiết kế của hệ thống khung quang điện mái trước tiên phải đảm bảo rằng có một kết nối đáng tin cậy giữa giá đỡ và mái nhà. Cho dù đó là một khung cố định, một khung có thể điều chỉnh hoặc một khung nổi, độ cứng và độ ổn định của kết nối ảnh hưởng trực tiếp đến sự an toàn của các thành phần quang điện. Thường có hai cách để kết nối hệ thống khung với mái nhà: đục lỗ và không hoàn hảo. Các khung đục lỗ được cố định vào mái nhà bằng bu lông. Phương pháp này phù hợp cho mái nhà với các vật liệu rắn như mái kim loại và mái bê tông; Mặc dù khung không được lắp đặt được lắp đặt bằng cách trọng số hoặc kẹp, phù hợp cho các mái nhà như gạch nhựa và gạch để tránh làm hỏng lớp chống thấm của mái nhà.

Các phần kết nối của hệ thống khung, chẳng hạn như bu lông, khóa và tấm áp suất, thường được làm bằng các vật liệu chống ăn mòn như thép không gỉ và hợp kim nhôm để tăng cường cường độ kết nối giữa khung và mái nhà. Theo tác động của các lực bên ngoài như tải trọng gió, tuyết nặng hoặc động đất, các bộ phận kết nối này có thể truyền và phân tán các lực bên ngoài một cách hiệu quả để đảm bảo rằng các tấm quang điện được lắp đặt chắc chắn trên mái nhà, tránh các mối nguy hiểm an toàn của các tấm quang điện rơi hoặc tắt do kết nối lỏng lẻo.

2. Tăng cường khả năng chống gió

Gió là một trong những yếu tố chính ảnh hưởng đến sự ổn định của các hệ thống khung quang điện trên sân thượng, đặc biệt là ở các khu vực có gió mạnh. Để đảm bảo sự ổn định của các tấm quang điện, hệ thống khung cần phải có đủ khả năng chống gió. Khi thiết kế, hệ thống khung phải tính toán tải trọng gió dựa trên các yếu tố như mức gió, định hướng mái và ảnh hưởng của các tòa nhà xung quanh. Vật liệu và cấu trúc của khung phải có khả năng chịu được tác động của gió mạnh để tránh dịch chuyển hoặc rơi ra khi tốc độ gió cao.

Thiết kế điện trở gió của hệ thống khung bao gồm tăng khả năng chống gió của giá đỡ, thiết kế hợp lý góc nghiêng của khung và tăng cường kết nối cố định với mái nhà. Ở một số khu vực có gió mạnh, các cấu trúc khung được gia cố thường được sử dụng để tăng trọng lượng và kích thước của khung để cải thiện khả năng chống gió của hệ thống. Để ngăn chặn độ nổi hoặc lực đẩy do gió tạo ra ảnh hưởng đến các tấm quang điện, thiết kế khung cũng cần xem xét bố cục và góc lắp đặt của các tấm quang điện để đảm bảo rằng chúng có thể hoạt động ổn định trong gió mạnh.

3. Xem xét khả năng chống tải tuyết

Trong các khu vực lạnh hoặc môi trường tuyết, hệ thống khung quang điện cũng phải có khả năng chống tải tuyết tốt. Tích lũy tuyết không chỉ làm tăng trọng lượng của các mô -đun quang điện, mà còn có thể gây áp lực lên khung, đặc biệt là khi mái nhà có góc nghiêng nhỏ, lớp tuyết dễ tích tụ, tăng tải trên khung. Do đó, thiết kế của khung cần phải tính đến áp lực tích lũy tuyết và khả năng chịu lực của mái nhà.

Để cải thiện khả năng chống tuyết của hệ thống khung quang điện, thiết kế có thể được sử dụng để tăng nền tảng khung, tăng khoảng cách khung, v.v. để phân tán tải tuyết để tránh áp lực quá mức lên một khung. Đồng thời, vật liệu của khung cũng cần phải có đủ độ bền để chịu được áp lực tuyết dài hạn mà không bị biến dạng hoặc hư hỏng. Đặc biệt ở các khu vực có độ vĩ độ cao hoặc khu vực tuyết, thiết kế sức cản tuyết của hệ thống khung là một yếu tố quan trọng để đảm bảo sự ổn định của các tấm quang điện.

4. Ngăn chặn chuyển động và độ nghiêng của các tấm quang điện

Tính ổn định của các khung quang điện cũng cần đảm bảo rằng các tấm quang điện không di chuyển hoặc nghiêng theo bất kỳ hướng ngang hoặc dọc sau khi cài đặt. Thiết kế kết cấu của hệ thống khung phải đảm bảo rằng các tấm quang điện được cố định chắc chắn để ngăn chặn gió, rung hoặc các lực bên ngoài khác khiến các tấm quang điện bị nới lỏng hoặc nghiêng. Khi cài đặt khung, đảm bảo rằng mỗi điểm kết nối của giá đỡ là chắc chắn và phương pháp sửa lỗi với bảng quang điện là phù hợp.

Các phương pháp cố định khung phổ biến bao gồm kẹp, nén và cố định bu lông, có thể ngăn chặn hiệu quả bảng quang điện di chuyển dưới gió hoặc rung. Ngoài ra, góc lắp đặt của bảng quang điện cũng cần được điều chỉnh hợp lý theo điều kiện ánh sáng và điều kiện thời tiết của khu vực để giảm tác động của môi trường bên ngoài lên bảng quang điện và cải thiện hiệu quả phát sinh và ổn định.

5. Ngăn chặn sự thay đổi nhiệt độ quá mức

Các mô-đun quang điện sẽ bị ảnh hưởng bởi sự thay đổi nhiệt độ trong quá trình sử dụng lâu dài, đặc biệt là ở những khu vực có chênh lệch nhiệt độ lớn. Thay đổi nhiệt độ có thể khiến các tấm quang điện mở rộng hoặc co lại, do đó ảnh hưởng đến sự ổn định của các tấm quang điện. Để tránh tình huống này, việc thiết kế khung quang điện phải có khả năng thích ứng nhiệt độ nhất định và sử dụng các vật liệu chống nhiệt độ cao và nhiệt độ thấp để đảm bảo rằng khung có thể duy trì sự ổn định cấu trúc của nó trong các điều kiện khí hậu khác nhau.

Đồng thời, phương pháp cài đặt của hệ thống khung nên tính đến các yếu tố mở rộng và co lại nhiệt. Ví dụ, cần có đủ không gian giữa khung và bảng quang điện để cho phép bảng quang điện mở rộng và co lại một chút do thay đổi nhiệt độ, để tránh căng thẳng quá mức gây ra thiệt hại hoặc rơi khỏi bảng quang điện.

6. Chống ăn mòn và độ bền

Hệ thống khung quang điện mái cần phải được tiếp xúc với môi trường bên ngoài trong một thời gian dài, vì vậy hiệu suất chống ăn mòn là rất quan trọng. Vật liệu khung phải có khả năng chống ăn mòn tốt để ngăn chặn sự ăn mòn trong các môi trường như độ ẩm và xịt muối, ảnh hưởng đến sức mạnh và sự ổn định của khung. Các vật liệu chống ăn mòn phổ biến bao gồm thép không gỉ, hợp kim nhôm, thép mạ kẽm, v.v ... Những vật liệu này có thể kéo dài thời gian phục vụ của khung và tránh thất bại cấu trúc khung do ăn mòn.

Việc xử lý bề mặt của hệ thống khung cũng đóng vai trò chống ăn mòn. Ví dụ, việc sử dụng phun, anodizing và các phương pháp điều trị khác có thể cải thiện khả năng chống ăn mòn của bề mặt khung, đảm bảo rằng hệ thống khung luôn duy trì hiệu suất tốt trong khi sử dụng lâu dài và tránh nới lỏng hoặc rơi khỏi bảng quang điện do ăn mòn.

7. Bảo trì và sửa chữa

Thiết kế của hệ thống khung quang điện không chỉ đảm bảo tính ổn định và an toàn của bảng quang điện, mà còn xem xét việc bảo trì và sửa chữa tiếp theo. Trong quá trình thiết kế, hệ thống khung phải dễ dàng làm sạch, kiểm tra và sửa chữa để mở rộng tuổi thọ dịch vụ của hệ thống quang điện. Nên để không gian đủ giữa các mô -đun quang điện và khung để tạo điều kiện cho nhân viên hoạt động trong việc bảo trì hàng ngày và tránh tác động của thiết kế khung không hợp lý đối với công việc bảo trì sau này.

Đồng thời, thiết kế khung nên tránh tích tụ bụi hoặc nước ảnh hưởng đến hiệu quả phát điện của bảng quang điện. Hệ thống khung cần được thiết kế thành một cấu trúc dễ làm sạch để tránh bụi bẩn quá mức trên bề mặt khung hoặc xung quanh bảng quang điện, ảnh hưởng đến hiệu quả hoạt động của hệ thống quang điện.

Cách kết nối PV m hệ thống ounting cho cấu trúc mái nhà

Hệ thống lắp PV là một phần không thể thiếu của hệ thống phát điện mặt trời, chịu trách nhiệm chủ yếu để lắp đặt chắc chắn các tấm quang điện trên mái nhà hoặc mặt đất. Phương pháp kết nối giữa hệ thống hỗ trợ và cấu trúc mái nhà trực tiếp xác định độ ổn định, an toàn và độ tin cậy lâu dài của hệ thống quang điện. Phương pháp kết nối chính xác có thể đảm bảo hoạt động ổn định của hệ thống hỗ trợ trong điều kiện thời tiết khắc nghiệt như gió, mưa và tuyết. Các loại mái khác nhau yêu cầu các phương pháp kết nối khác nhau để đảm bảo tính mạnh mẽ và hiệu suất bảo vệ của hệ thống hỗ trợ.

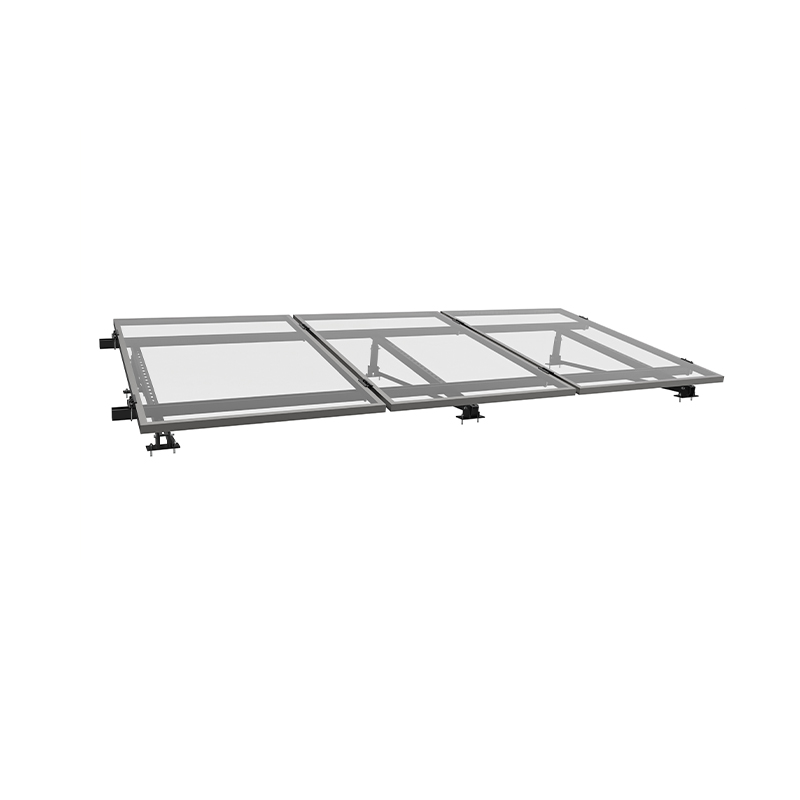

1. Kết nối giữa mái bằng gỗ và hệ thống lắp PV

Mái gỗ thường bao gồm các dầm gỗ và bảng gỗ, và cấu trúc chịu tải tương đối nhẹ. Khi cài đặt các hỗ trợ quang điện, cần chú ý đặc biệt đến việc lựa chọn phương thức kết nối vì cấu trúc của gỗ tương đối mềm và rất biến đổi. Nói chung, phương pháp kết nối của mái gỗ chủ yếu được lắp đặt bằng cách thâm nhập vào mái nhà hoặc giá đỡ đặc biệt.

Các phương thức kết nối phổ biến bao gồm các phương thức sau:

Kết nối thâm nhập: Phương pháp này là cố định giá đỡ vào các dầm gỗ hoặc bảng gỗ của mái bằng gỗ bằng cách đấm các lỗ, và sử dụng bu lông mở rộng hoặc neo hóa học để gia cố. Cần lưu ý rằng khi thâm nhập vào mái nhà, cần đảm bảo rằng lớp chống thấm sẽ không bị hư hại. Trong quá trình lắp đặt, các lỗ phải chứa đầy các vật liệu niêm phong (như miếng đệm không thấm nước) để ngăn nước mưa xâm nhập.

Hệ thống khung không tham gia: Đối với một số tình huống mà bạn không muốn làm hỏng lớp chống thấm mái, bạn có thể chọn một hệ thống khung không tham gia. Hệ thống này cố định giá đỡ trên mái nhà bằng cách kẹp hoặc trọng số, và không yêu cầu các lỗ khoan trên mái nhà, vì vậy nó sẽ không ảnh hưởng đến lớp chống thấm nước. Mặc dù phương pháp này thân thiện hơn với mái bằng gỗ, khả năng chịu tải của mái gỗ cần được xem xét.

Khi lắp đặt giá quang điện trên mái gỗ, hãy đảm bảo rằng khả năng chịu lực của mỗi điểm cố định khung phù hợp với khả năng cấu trúc của mái gỗ để tránh nới lỏng giá trị do sự phân rã hoặc lão hóa của gỗ.

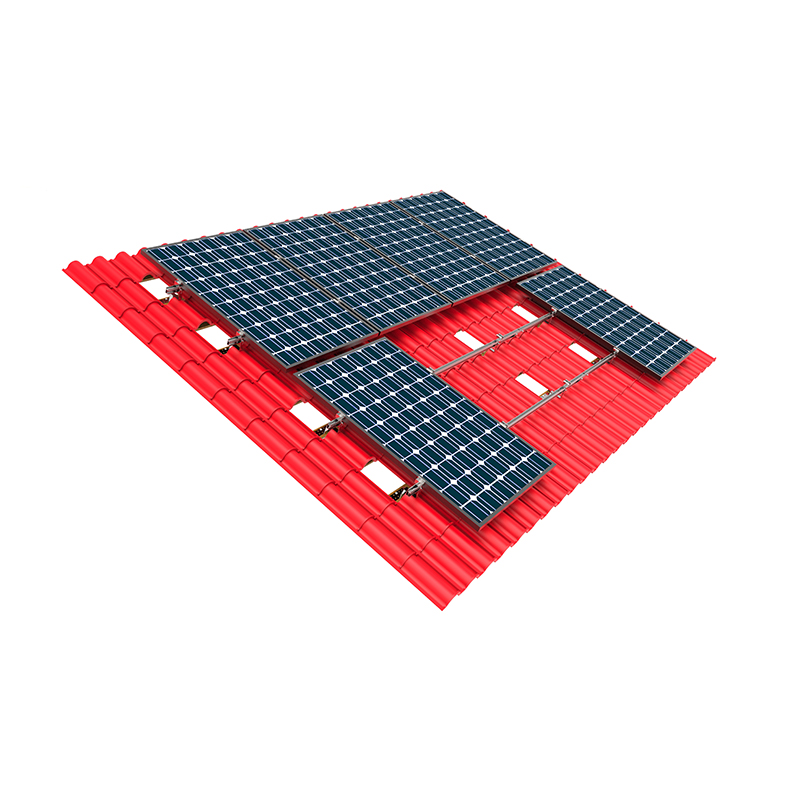

2. Kết nối giữa mái ngói và hệ thống khung quang điện

Kết nối của mái ngói tương đối phức tạp, và loại gạch và cấu trúc của mái nhà cần được xem xét trong thiết kế của hệ thống khung. Mái gạch thường bao gồm một lớp gạch và cấu trúc gỗ hoặc lớp bê tông bên dưới. Khi lắp đặt giá quang điện, cần chú ý đặc biệt để tránh làm hỏng lớp chống thấm mái để ngăn ngừa rò rỉ mái nhà.

Các phương thức kết nối phổ biến bao gồm:

Kết nối thâm nhập: Đây là một phương pháp kết nối giá đỡ với cấu trúc cơ bản của mái nhà bằng cách khoan các lỗ. Giá đỡ được kết nối với các dầm gỗ hoặc lớp bê tông của mái nhà bằng bu lông để đảm bảo sự ổn định của hệ thống quang điện. Trong quá trình lắp đặt, các lỗ thâm nhập cần được chống thấm để đảm bảo rằng hiệu suất chống thấm của mái nhà không bị ảnh hưởng. Tấm đệm không thấm nước, vòng niêm phong hoặc các vật liệu chống thấm nước khác thường được sử dụng để lấp đầy các lỗ.

Hệ thống khung không tham gia: Hệ thống khung không tham gia thường cố định hệ thống khung bằng cách kẹp gạch hoặc sử dụng trọng lượng. Phương pháp này tránh làm hỏng gạch và các lớp chống thấm nước và phù hợp cho các dịp mà bạn không muốn làm hỏng cấu trúc mái nhà hoặc thực hiện các thay đổi quy mô lớn.

Đối với mái ngói, thiết kế của hệ thống khung nên tính đến loại và độ dày của gạch và khả năng mang cấu trúc của mái nhà để đảm bảo rằng trọng lượng được phân phối đều ở vị trí lắp đặt của mỗi khung.

3. Kết nối giữa mái kim loại và hệ thống khung quang điện

Mái kim loại thường được sử dụng trong các tòa nhà công nghiệp và thương mại vì độ nhẹ, độ bền và lắp đặt dễ dàng. Việc lắp đặt và bảo trì mái kim loại tương đối đơn giản và các phương pháp kết nối của giá quang điện tương đối đa dạng. Các vật liệu phổ biến cho mái kim loại bao gồm các tấm thép, tấm nhôm, v.v ... Hệ thống khung thường có thể được kết nối với cấu trúc mái bằng cách cố định trực tiếp nó lên bề mặt của mái kim loại hoặc xuyên qua tấm kim loại.

Các phương thức kết nối phổ biến bao gồm:

Kết nối thâm nhập: Trong mái kim loại, giá đỡ được kết nối với cấu trúc mái bằng cách xuyên qua tấm kim loại của mái nhà. Do khả năng chịu tải mạnh của mái kim loại, các kết nối thâm nhập thường rất ổn định. Sử dụng các vật liệu chống thấm nước (như miếng đệm không thấm nước) để lấp đầy các lỗ để ngăn nước mưa xâm nhập vào mái nhà.

Kết nối không xâm nhập: Nếu bạn không muốn làm hỏng mái kim loại, bạn có thể chọn một hệ thống khung không tham gia. Loại hệ thống khung này sửa giá đỡ bằng cách kẹp mái kim loại, hoặc sửa nó theo trọng lượng, hút từ tính, v.v. Theo cách này, giá đỡ không cần phải đấm lỗ hoặc xuyên qua bề mặt mái, vì vậy nó sẽ không ảnh hưởng đến hiệu suất chống thấm của mái nhà. Thích hợp cho các dự án lắp đặt quang điện mà không yêu cầu thiệt hại cho mái nhà.

Mái kim loại có khả năng chống gió và khả năng chịu lực mạnh, vì vậy việc thiết kế hệ thống khung có thể áp dụng phương pháp kết nối linh hoạt hơn để đảm bảo tính ổn định của hệ thống.

4. Kết nối giữa mái bê tông và hệ thống khung quang điện

Mái bê tông thường ổn định về mặt cấu trúc và có khả năng chịu tải mạnh, vì vậy chúng phù hợp để lắp đặt các hệ thống khung quang điện nặng hơn. Mái bê tông là phổ biến trong các tòa nhà công nghiệp và thương mại. Khi lắp đặt giá quang điện, các dấu ngoặc có thể được cố định bằng các bu lông mở rộng, neo hóa học hoặc các biện pháp gia cố khác.

Các phương thức kết nối phổ biến bao gồm:

Sửa chữa thâm nhập: Mái bê tông có thể cố định giá đỡ vào lớp bê tông thông qua các bu lông mở rộng hoặc neo hóa học. Phương pháp này thường rất ổn định và có thể chịu được tải trọng lớn. Khi thực hiện kết nối thâm nhập, cần phải đảm bảo rằng các lỗ được niêm phong và chống thấm để ngăn nước mưa thấm vào.

Sửa chữa không xâm nhập: Đối với một số tình huống mà bạn không muốn khoan lỗ hoặc không muốn gây thiệt hại quy mô lớn cho tòa nhà, bạn có thể chọn một hệ thống khung không xâm nhập. Hệ thống này thường ổn định giá đỡ trên mái nhà bằng cách trọng số hoặc kẹp.

Đối với mái bê tông, việc lắp đặt khung không cần phải lo lắng quá nhiều về vấn đề chịu tải, nhưng cần chú ý đặc biệt đến phần tiếp xúc giữa khung và mái nhà để tránh làm hỏng vật liệu mái do áp lực cục bộ quá mức.

5. Các biện pháp phòng ngừa để kết nối các dấu ngoặc quang điện với mái nhà

Trong quá trình lắp đặt tất cả các loại mái, kết nối giữa khung quang điện và mái nhà không chỉ để ổn định khung, mà còn để đảm bảo sự ổn định và an toàn lâu dài của hệ thống. Các điểm sau đây là những vấn đề cần được chú ý đặc biệt trong quá trình cài đặt:

Điều trị chống thấm nước: Bất kể phương pháp kết nối nào được chọn, cần phải đảm bảo rằng lớp chống thấm mái sẽ không bị hỏng. Đối với kết nối thâm nhập, các vật liệu như vòng niêm phong và các miếng đệm chống thấm nước phải được sử dụng để đảm bảo rằng hiệu suất chống thấm xung quanh lỗ kết nối vẫn còn nguyên vẹn.

Tải trọng và khả năng chịu lực: Mỗi mái nhà có khả năng chịu tải khác nhau. Khi cài đặt, bạn cần chọn phương thức kết nối thích hợp theo các yêu cầu chịu tải của mái nhà. Đặc biệt là khi cài đặt nhiều mô -đun quang điện, bạn cần đảm bảo rằng cấu trúc mái có thể chịu được các tấm quang điện, dấu ngoặc và tải môi trường bên ngoài (như tải trọng gió, tải tuyết, v.v.).

An toàn: Trong quá trình cài đặt, tất cả các đầu nối, bu lông và đai ốc cần được thắt chặt để đảm bảo kết nối ổn định. Ngoài ra, các điểm kết nối giữa giá đỡ và mái nhà nên được kiểm tra thường xuyên để đảm bảo rằng không có sự nới lỏng hoặc thiệt hại trong quá trình hoạt động dài hạn.

Quá trình lắp đặt hệ thống khung quang điện trên mái nhà

Hệ thống khung quang điện mái là một phần quan trọng của hệ thống phát điện quang điện, mang theo nhiệm vụ chính là cài đặt chắc chắn các mô -đun quang điện trên mái nhà. Quá trình cài đặt của nó ảnh hưởng trực tiếp đến sự ổn định, hiệu quả và an toàn của hệ thống quang điện. Một quy trình lắp đặt khung quang điện tiêu chuẩn thường bao gồm lập kế hoạch và thiết kế, lắp đặt khung, lắp đặt mô -đun quang điện và hệ thống hệ thống hệ thống.

1. Chuẩn bị trước khi cài đặt

Trước khi cài đặt hệ thống khung quang điện, cần phải khảo sát và lập kế hoạch trang web chi tiết. Trước khi lắp đặt, cấu trúc của mái nhà cần được kiểm tra trước để đảm bảo rằng khả năng chịu tải của mái nhà đáp ứng các yêu cầu. Hồ sơ chi tiết về loại mái, góc nghiêng, vật liệu bề mặt, vv được thực hiện để cung cấp cơ sở cho việc thiết kế và lắp đặt hệ thống khung.

Thiết kế của khung quang điện mái cần phải được điều chỉnh theo tình hình thực tế của mái nhà. Ví dụ, đối với các loại mái khác nhau như mái kim loại, mái gạch, mái gạch nhựa đường, v.v., phương pháp lắp đặt của hệ thống khung có thể khác nhau. Số lượng, bố cục, góc và khoảng cách cài đặt của các mô -đun quang điện cũng phải được xem xét trong quá trình thiết kế để đảm bảo rằng hệ thống quang điện có thể nhận được ánh sáng mặt trời ở góc tốt nhất và đảm bảo sự ổn định.

2. Lựa chọn và vận chuyển hệ thống khung

Chọn một hệ thống khung phù hợp theo tình huống cụ thể và yêu cầu thiết kế của mái nhà. Hệ thống khung thường bao gồm các thành phần như khung cơ sở, đầu nối và thiết bị điều chỉnh góc. Tùy thuộc vào vật liệu mái, có nhiều loại hệ thống khung, chẳng hạn như giá đỡ đục lỗ, giá đỡ không cố định (như khung có trọng số), giá đỡ nổi, vv Các vật liệu của hệ thống khung thường là hợp kim nhôm, thép không gỉ, thép mạ kẽm, v.v.

Sau khi hệ thống khung được xác định, bước tiếp theo là vận chuyển các thành phần khung. Vì hệ thống khung cần được tùy chỉnh theo các dự án khác nhau, sự an toàn của các thành phần khung phải được đảm bảo trong quá trình vận chuyển để ngăn ngừa thiệt hại hoặc biến dạng trong quá trình vận chuyển. Nhóm cài đặt cần kiểm tra tất cả các thành phần khung trước để đảm bảo rằng các phụ kiện hoàn thành và thay thế hoặc sửa chữa các thành phần bị hỏng.

3. Cài đặt nền tảng khung

Bước đầu tiên trong quá trình cài đặt của giá đỡ là cài đặt Foundation Foundation. Đối với các loại mái khác nhau, phương pháp cài đặt của Foundation khung là khác nhau. Đối với mái bê tông, giá đỡ đục lỗ có thể được sử dụng để cố định giá đỡ trên mái nhà bằng bu lông mở rộng hoặc neo hóa học. Đối với mái ngói hoặc mái ngói nhựa đường, có thể sử dụng các hệ thống khung không hoàn hảo. Loại khung này sửa chữa khung quang điện bằng cách trọng số hoặc kẹp để tránh làm hỏng lớp chống thấm trên mái nhà.

Khi cài đặt nền tảng hỗ trợ, đảm bảo rằng nền tảng hỗ trợ được định vị chính xác và có thể chịu được tải trọng của các mô -đun quang điện và môi trường bên ngoài (như tải trọng gió, tải tuyết, v.v.). Trình cài đặt cần đo chính xác vị trí cài đặt của hỗ trợ theo các bản vẽ thiết kế để tránh khoảng cách hỗ trợ quá lớn hoặc quá nhỏ để đảm bảo tính ổn định của các mô -đun quang điện.

Sau khi nền tảng hỗ trợ được cài đặt, cũng cần phải kiểm tra độ ngang và độ dọc để đảm bảo rằng mỗi hỗ trợ có thể được cài đặt ổn định ở góc và vị trí được xác định trước để tránh nghiêng hoặc không đồng đều của hỗ trợ.

4. Cài đặt các cột và dầm hỗ trợ

Sau khi nền tảng hỗ trợ được cài đặt, bước tiếp theo là cài đặt các cột và dầm hỗ trợ. Cột hỗ trợ là phần chính của mô -đun quang điện hỗ trợ, thường được làm bằng hợp kim nhôm hoặc thép không gỉ. Khi cài đặt cột, cột được yêu cầu được kết nối chặt với nền tảng mái và chiều cao của cột cần được điều chỉnh theo góc nghiêng của mô -đun quang điện để đảm bảo mô -đun quang điện có thể nhận được ánh sáng mặt trời ở góc tốt nhất.

Khi cài đặt cột, đồng hồ đo mức và plumb phải được sử dụng để điều chỉnh chính xác để đảm bảo rằng mỗi cột là dọc và ổn định. Khi cột được cài đặt, chùm tia cần được cài đặt tiếp theo. Chức năng của chùm tia là kết nối các cột để tạo thành khung hỗ trợ ổn định. Các chùm thường được kết nối bằng cách khóa nhanh, làm cho quá trình cài đặt dễ dàng và hiệu quả hơn.

Kết nối giữa các cột và dầm có thể được bắt vít hoặc bị gãy, tùy thuộc vào thiết kế của hệ thống khung. Trong quá trình cài đặt, tất cả các bu lông và snaps nên được thắt chặt để tránh nới lỏng hoặc các mối nguy hiểm an toàn trong việc sử dụng sau này.

5. Cài đặt các tấm quang điện

Sau khi khung khung được xây dựng, giai đoạn cài đặt bảng quang điện bắt đầu. Các tấm quang điện thường được cài đặt bằng cách sửa chúng vào dấu ngoặc. Vị trí cài đặt và hướng của mỗi bảng quang điện phải chính xác theo các yêu cầu thiết kế. Kết nối giữa bảng quang điện và khung thường được cố định bằng kẹp hoặc bu lông.

Khi cài đặt các tấm quang điện, trình cài đặt phải đảm bảo rằng hướng và góc của các tấm quang điện đáp ứng các yêu cầu thiết kế để tránh sai lệch hoặc các tấm quang điện không đồng đều. Trong quá trình lắp đặt, các khoảng trống thích hợp nên được để lại giữa các tấm quang điện để cho phép lưu thông không khí, giảm nhiệt độ và đảm bảo hoạt động lâu dài và hiệu quả của các tấm quang điện.

Sau khi các tấm quang điện được lắp đặt, cũng cần kiểm tra xem kết nối giữa các tấm quang điện và dấu ngoặc có vững chắc hay không, và đảm bảo rằng bề mặt của các tấm quang điện có sạch sẽ và không có bụi bẩn hoặc mảnh vụn ảnh hưởng đến hiệu quả phát điện của các tấm quang điện.

6. Kết nối điện và hệ thống dây điện

Sau khi khung quang điện và bảng quang điện được cài đặt, bước tiếp theo là kết nối điện và hệ thống dây điện. Hệ thống dây điện là liên kết chính để đảm bảo rằng hệ thống phát điện quang điện có thể hoạt động đúng. Trong quá trình nối dây, cần phải chọn hợp lý cáp, đầu nối và bộ biến tần theo điện áp và các tham số hiện tại của các thành phần quang điện và các yêu cầu thiết kế của hệ thống.

Khi hệ thống dây điện, tất cả các dây cáp cần được định tuyến theo các thông số kỹ thuật tiêu chuẩn để đảm bảo rằng các dây cáp không bị hư hỏng bởi các lực bên ngoài và tránh uốn cáp quá mức. Các dây cáp phải được cố định bằng kẹp cáp hoặc giá đỡ đặc biệt để tránh tiếp xúc trực tiếp giữa các dây cáp và bề mặt mái và ngăn chặn sự lão hóa của cáp do ma sát hoặc bức xạ cực tím.

Sau khi hoàn thành tất cả các kết nối điện, trình cài đặt cần tiến hành kiểm tra điện của hệ thống để đảm bảo rằng mỗi điểm kết nối có liên hệ tốt và không có nguy cơ ngắn mạch hoặc rò rỉ trong đường dây điện. Đồng thời, trạng thái làm việc của biến tần nên được kiểm tra để đảm bảo rằng thông thường nó có thể chuyển đổi DC thành AC.

7. Kiểm tra và vận hành cuối cùng

Sau khi hoàn thành tất cả các công việc cài đặt, bước cuối cùng là tiến hành kiểm tra cuối cùng và vận hành hệ thống. Điều này bao gồm kiểm tra tính ổn định của hệ thống khung, đảm bảo rằng tất cả các bộ phận kết nối được buộc chặt tại chỗ và các tấm quang điện không bị lỏng hoặc nghiêng. Đồng thời, hệ thống điện cần phải trải qua kiểm tra an toàn chi tiết để đảm bảo kết nối điện đáp ứng các tiêu chuẩn an toàn và tránh các vụ tai nạn điện.

Trong quá trình gỡ lỗi, công suất đầu ra của hệ thống, hiệu suất sạc và các chỉ số hiệu suất khác cần được kiểm tra để đảm bảo rằng hệ thống quang điện có thể hoạt động bình thường sau khi cài đặt và đạt được công suất phát điện được thiết kế. Trình cài đặt nên giữ một bản ghi chi tiết về trạng thái hoạt động của toàn bộ hệ thống và tối ưu hóa và điều chỉnh hệ thống theo các điều kiện thực tế.

Hệ thống khung quang điện có cần bảo trì thường xuyên không?

Là một phần quan trọng của hệ thống phát điện quang điện, hệ thống khung quang điện chịu trách nhiệm lắp đặt chắc chắn các mô -đun quang điện trên mái nhà hoặc mặt đất. Tính ổn định của thiết kế và cài đặt của nó có liên quan trực tiếp đến hiệu quả vận hành và an toàn lâu dài của toàn bộ hệ thống quang điện. Mặc dù bản thân hệ thống khung quang điện không có các thành phần điện phức tạp, nhưng nó vẫn cần kiểm tra và bảo trì thường xuyên. Việc duy trì hệ thống khung không chỉ có thể mở rộng tuổi thọ dịch vụ của nó, mà còn đảm bảo hiệu suất và sự an toàn chung của hệ thống quang điện.

1. Hiệu suất chống ăn mòn của hệ thống khung

Hệ thống khung quang điện thường được lắp đặt ngoài trời và tiếp xúc với môi trường tự nhiên trong một thời gian dài. Các yếu tố bên ngoài như biến đổi khí hậu, gió, lượng mưa và tia cực tím sẽ ảnh hưởng đến các vật liệu của khung, đặc biệt là khung kim loại, dễ bị ăn mòn. Trong ẩm, phun muối, ánh sáng mặt trời mạnh và các môi trường khác, việc xử lý bề mặt và lớp phủ chống ăn mòn của khung có thể dần dần tuổi, dẫn đến ăn mòn.

Bảo trì thường xuyên có thể phát hiện hiệu quả liệu lớp chống ăn mòn của khung có còn nguyên vẹn hay không, phát hiện các vấn đề ăn mòn kịp thời và sửa chữa hoặc thay thế chúng. Ví dụ, khi khung hợp kim nhôm được tiếp xúc với môi trường ẩm trong một thời gian dài, lớp oxit bề mặt có thể xuống cấp do bức xạ cực tím và xói mòn mưa, ảnh hưởng đến hiệu suất chống ăn mòn của nó. Do đó, cần phải thường xuyên kiểm tra hệ thống hỗ trợ, đặc biệt là lớp phủ bề mặt của hỗ trợ, để đảm bảo hiệu quả chống ăn mòn tốt và ngăn chặn sự ăn mòn lâu dài làm hỏng hệ thống hỗ trợ.

2. Kiểm tra các ốc vít và các bộ phận kết nối

Tính ổn định của hệ thống lắp PV chủ yếu phụ thuộc vào tính cứng của các ốc vít và các bộ phận kết nối. Theo thời gian, sự kết nối giữa hỗ trợ và mái nhà hoặc mặt đất có thể được nới lỏng do thay đổi nhiệt độ, gió hoặc các yếu tố bên ngoài khác. Việc nới lỏng các ốc vít sẽ không chỉ khiến sự hỗ trợ không ổn định mà còn ảnh hưởng đến vị trí lắp đặt của mô -đun quang điện, ảnh hưởng đến hiệu quả phát điện của hệ thống và thậm chí có thể khiến mô -đun quang điện rơi xuống, khiến các mối nguy hiểm an toàn.

Do đó, kiểm tra thường xuyên và củng cố các ốc vít như bu lông, đai ốc và khóa trong hệ thống hỗ trợ là một biện pháp quan trọng để đảm bảo hoạt động ổn định lâu dài của hệ thống hỗ trợ. Trong các khu vực tốc độ gió cao, tải trọng gió có thể gây ra áp lực bổ sung cho hệ thống hỗ trợ, khiến các bộ phận kết nối bị lỏng hoặc biến dạng, do đó cần phải thường xuyên kiểm tra trạng thái buộc của các bộ phận này để ngăn ngừa các mối nguy hiểm do nới lỏng.

3. Các vấn đề tích lũy làm sạch và bụi

Mặc dù chức năng chính của hệ thống lắp PV là hỗ trợ các mô -đun quang điện, các khoảng trống và khớp giữa hỗ trợ và bảng quang điện cũng có thể trở thành nơi tích lũy bụi. Đặc biệt là ở các khu vực khô cằn và bụi bặm, bụi bẩn dễ dàng tích tụ trên bề mặt của giá đỡ hoặc giữa khung và mô -đun quang điện, ảnh hưởng đến lưu thông không khí và tản nhiệt của hệ thống quang điện, và do đó ảnh hưởng đến hiệu quả phát điện của tấm quang điện.

Thường xuyên làm sạch hệ thống khung và môi trường xung quanh không chỉ có thể cải thiện hiệu quả phát điện của hệ thống quang điện, mà còn ngăn chặn bụi bẩn làm xói mòn vật liệu khung. Trong quá trình làm sạch, cần chú ý đặc biệt để không làm hỏng lớp chống ăn mòn của khung và tránh sử dụng các công cụ quá thô hoặc chất tẩy rửa. Làm sạch thường xuyên là đặc biệt quan trọng trong một số môi trường nóng hoặc bụi.

4. Kiểm tra và bảo trì phòng ngừa

Một khía cạnh quan trọng khác của việc duy trì thường xuyên các hệ thống khung quang điện là tiến hành kiểm tra phòng ngừa. Các hệ thống khung quang điện thường là một khoản đầu tư dài hạn, thường là với tuổi thọ thiết kế từ 25 năm hoặc thậm chí dài hơn. Do đó, việc phát hiện các vấn đề tiềm ẩn và sửa chữa chúng đúng lúc là kinh tế và hiệu quả hơn và sửa chữa chúng kịp thời hơn là thực hiện sửa chữa quy mô lớn sau những thất bại nghiêm trọng.

Ví dụ, sức cản gió của giá quang điện là một yếu tố chính trong thiết kế hệ thống. Khi thời gian sử dụng tăng lên, điện trở gió của giá đỡ có thể bị hỏng. Thường xuyên kiểm tra độ ổn định tổng thể của khung, đặc biệt là sau các cơn bão và gió mạnh, để kiểm tra xem khung bị lỏng hay bị hỏng để đảm bảo rằng các mô -đun quang điện có thể vẫn ổn định trong điều kiện thời tiết bất lợi.

Ngoài ra, thiết bị điều chỉnh góc của giá đỡ, kết nối giữa giá đỡ và mái nhà, và nền tảng của giá đỡ cần được kiểm tra thường xuyên. Bằng cách khám phá các vấn đề tiềm ẩn trong hệ thống khung trước, tốc độ thất bại trong hoạt động hệ thống có thể giảm hiệu quả và độ tin cậy chung của hệ thống quang điện có thể được cải thiện.

5. Thiết kế sức cản của trận động đất và tuyết của hệ thống khung

Ở những khu vực có trận động đất nghiêm trọng hoặc tích tụ tuyết, sức cản của trận động đất và sức cản tuyết của hệ thống khung là đặc biệt quan trọng. Theo thời gian, hệ thống khung quang điện trên mái có thể bị biến dạng do động đất hoặc áp lực tuyết, đặc biệt là ở vùng núi hoặc vĩ độ cao, trong đó áp lực tuyết có thể dần ảnh hưởng đến hệ thống khung.

Thường xuyên kiểm tra sức cản của trận động đất và sức cản tuyết của giá trị có thể tránh thiệt hại cho khung do tuyết hoặc động đất gây ra. Ở một số khu vực tuyết cao, cần chú ý đặc biệt đến khu vực tiếp xúc giữa khung và mái nhà để ngăn ngừa biến dạng hoặc hư hỏng của khung do tuyết hoặc băng quá mức. Đặc biệt đối với mái gạch truyền thống và mái kim loại, hệ thống khung cần được kiểm tra thường xuyên để đảm bảo rằng nó có thể chịu được tải trọng trong các điều kiện khí hậu khác nhau.

6. Cập nhật công nghệ và cải tiến hệ thống

Với sự tiến bộ của công nghệ công nghiệp quang điện, các hệ thống khung mới liên tục nổi lên với tối ưu hóa cấu trúc tốt hơn và hiệu suất an toàn cao hơn. Trong quá trình bảo trì thường xuyên, cũng có thể xem xét các bản cập nhật kỹ thuật hoặc cải tiến cho các hệ thống khung cũ. Ví dụ, các thành phần gia cố chống gió hoặc chống tuyết có thể được thêm vào hệ thống khung ban đầu hoặc các vật liệu mới có thể được sử dụng để thay thế hệ thống khung ban đầu để cải thiện độ ổn định tổng thể và tuổi thọ dịch vụ của hệ thống.

Trong quá trình bảo trì thường xuyên, hiệu suất của hệ thống khung có thể được đánh giá và khung có thể được nâng cấp và cải tạo kịp thời kết hợp với các phát triển công nghệ hiện tại. Điều này không chỉ có thể mở rộng tuổi thọ dịch vụ của hệ thống khung quang điện, mà còn cải thiện hiệu quả phát điện của hệ thống và cải thiện hơn nữa lợi ích kinh tế chung của hệ thống phát điện quang điện.

7. Chu kỳ bảo trì và tiêu chuẩn thực hiện

Chu kỳ bảo trì của hệ thống khung quang điện khác nhau tùy thuộc vào khu vực, môi trường và thiết kế hệ thống. Nói chung, đối với các hệ thống khung quang điện trong môi trường nói chung, kiểm tra và bảo trì toàn diện mỗi năm một lần là một chu kỳ phổ biến. Trong các môi trường đặc biệt như gió mạnh, tuyết nặng và độ ẩm cao, chu kỳ bảo trì của khung có thể cần phải được rút ngắn. Tần suất và nội dung cụ thể của bảo trì nên được xác định dựa trên các điều kiện thực tế và môi trường sử dụng hệ thống.
